(ZWAVE) Apagador On/Off 46562 - JASCO (Conexión, Vinculación y Reset)

En el siguiente articulo del apagador 46562 de la marca JASCO, se mostrará la conexión, programación a panel PROA7M (ZWAVE) y reset.

Noé Fernando Sánchez TorresÚltima actualización hace 5 días

CONEXIÓN:

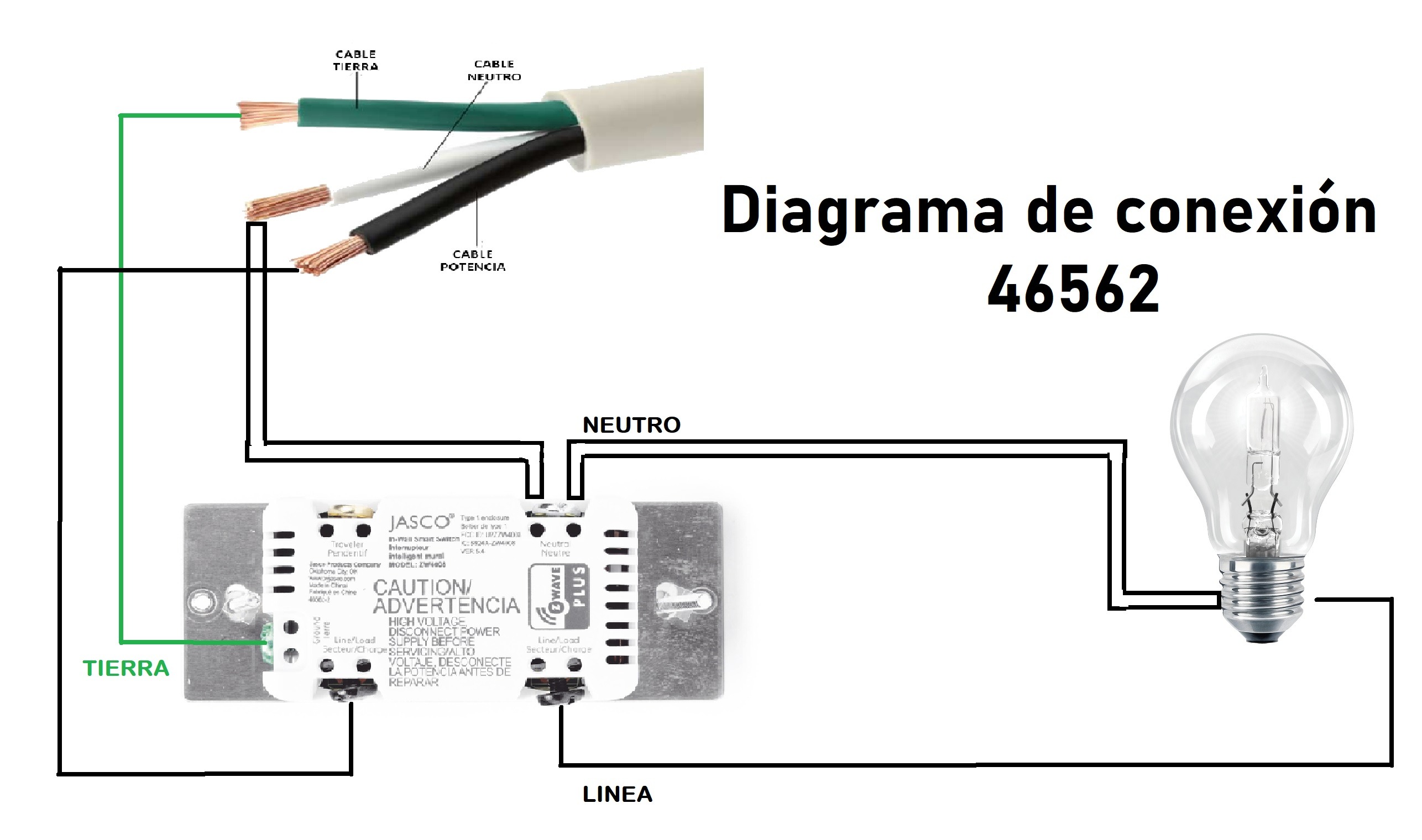

Para generar la conexión del dispositivo se necesita identificar las terminales para lo cual nos basaremos en el siguiente diagrama y video :

Una vez encendido el Led inferior derecho en color AZUL el equipo está correctamente alimentado y listo para funcionar de manera local.

ZWAVE vinculación a panel PROA7M (HONEYWELL):

RESET / DESVINCULACIÓN:

Se procede a generar 3 "click" en el interruptor ON, seguido de otros 3 "click" en el interruptor OFF

Posterior a eso el interruptor tiene que parpadear del led azul lo cual indicara que el equipo genero un reset a fábrica.

NOTA: EL PROCESO TIENE QUE SER SUMAMENTE RÁPIDO PARA QUE SE DETECTE EL RESET ASÍ COMO SE MUESTRA EN EL VIDEO.
