XT200L, conexión a lectores faciales DSK1T343MWX para entrada y salida

En el siguiente articulo se muestra la conexión de dos lectores faciales DSK1T343MWX para entrada y salida del torniquete

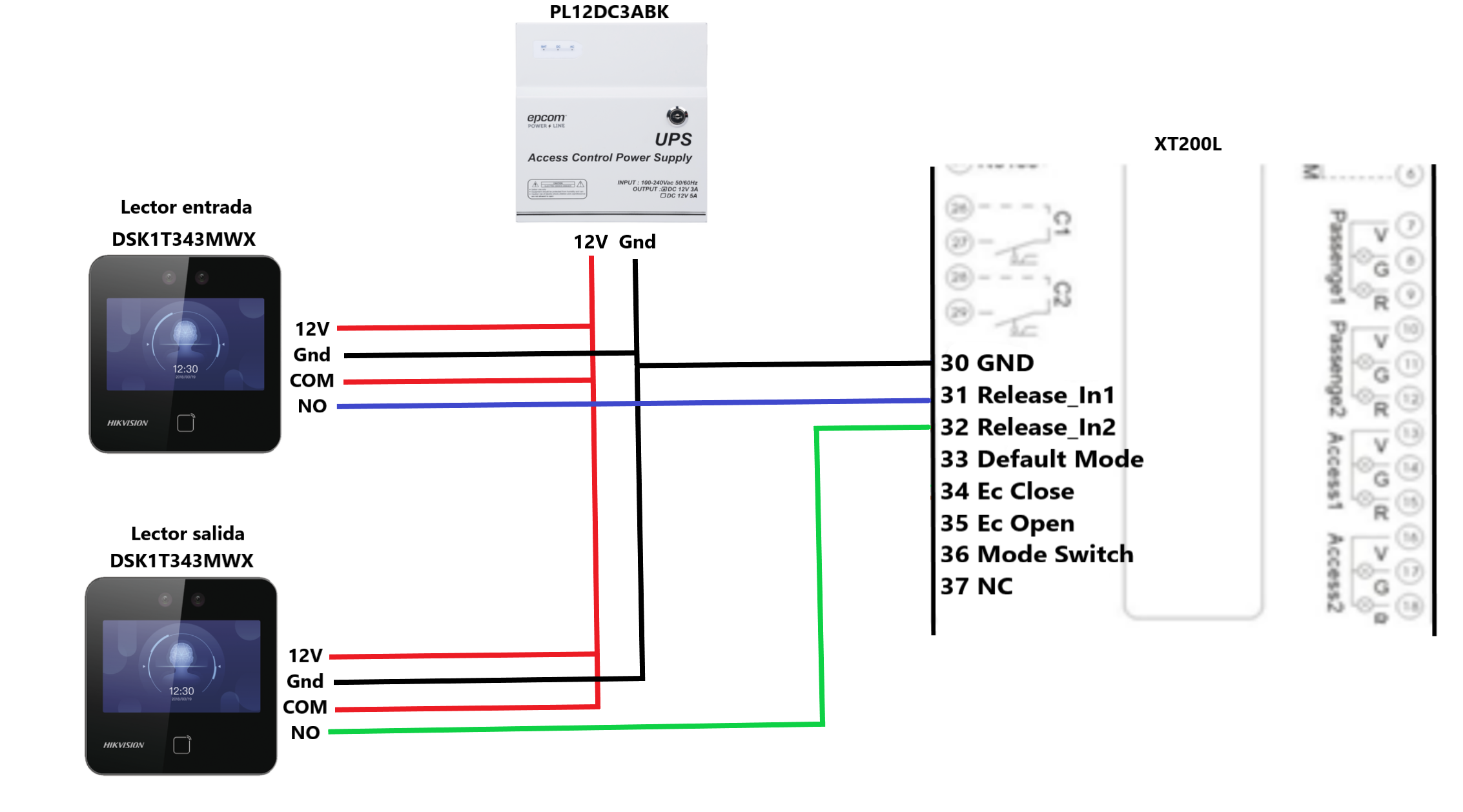

Nota: El diagrama muestra la conexión en un solo cuadro de mando, al ser un torniquete doble esta misma conexión se debe replicar en el segundo cuadro de mando, para que puedan ingresar y salir con lector facial en ambas cabinas del torniquete.

Aplica para los modelos: XT100, XT100C, XT100CS, XT100L, XT200, XT200C, XT200CS y XT200L
