XT200L, conexión a botón para bloqueo de emergencia

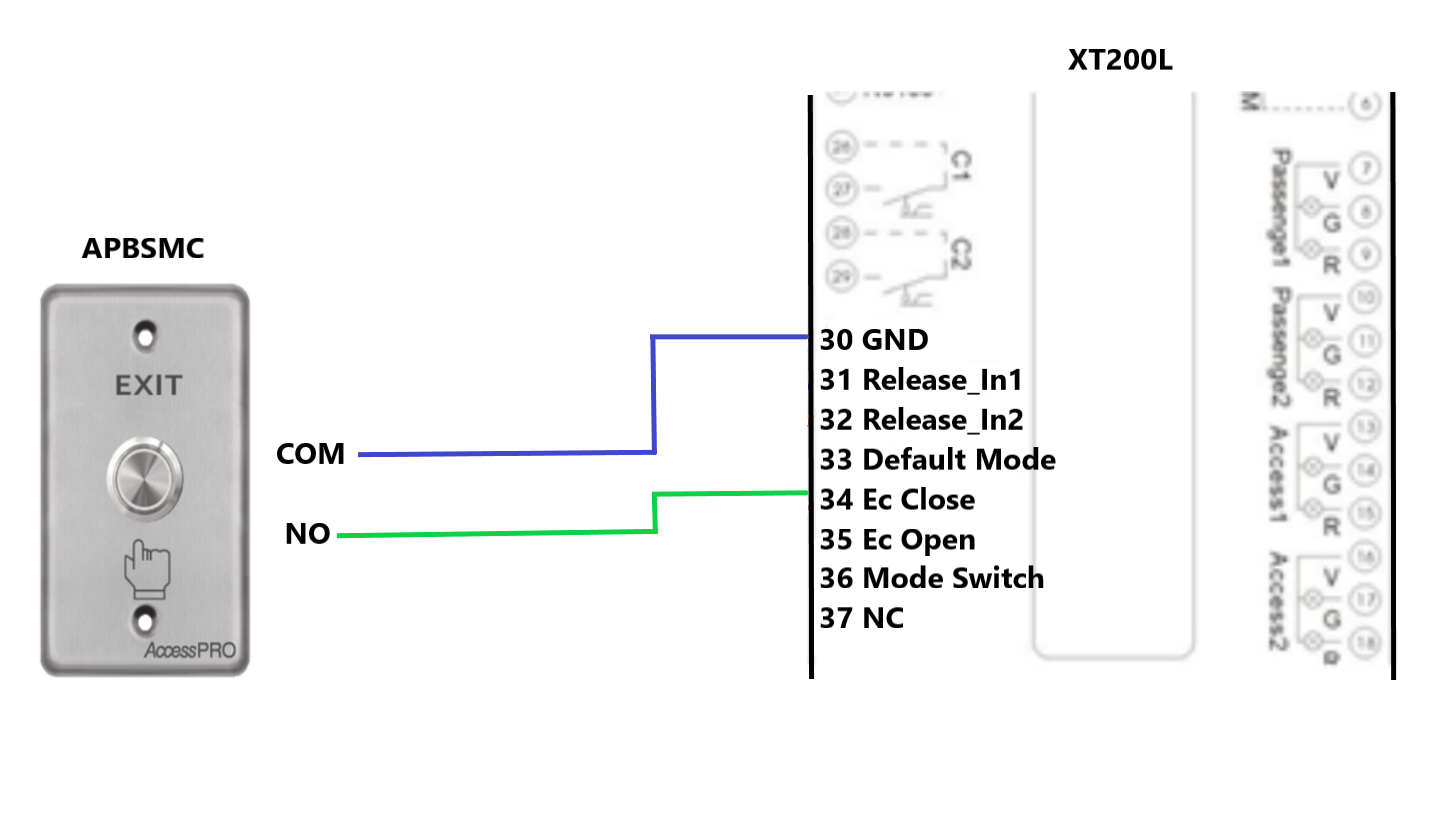

En el siguiente articulo se muestra la conexión de un botón para bloquear el torniquete con el fin que la cabina quede cerrada o bloqueada en ambos sentidos en caso de ser necesario.

Nota: El diagrama muestra la conexión en un solo cuadro de mando, al ser un torniquete doble esta misma conexión se debe replicar en el segundo cuadro de mando, para que se bloqueen ambas cabinas del torniquete.

Aplica para los modelos: XT100, XT100C, XT100CS, XT100L, XT200, XT200C, XT200CS y XT200L
