SUPREMA - Diagramas de conexión del SIO2 con Chapa Magnética, Contra chapa y Cerradura de perno.
En este articulo veremos las conexiones del equipo SIO2 de suprema con chapa Magnética, contra chapa y cerradura de perno.
Jesús Manuel Galván GarciaÚltima actualización hace 4 días

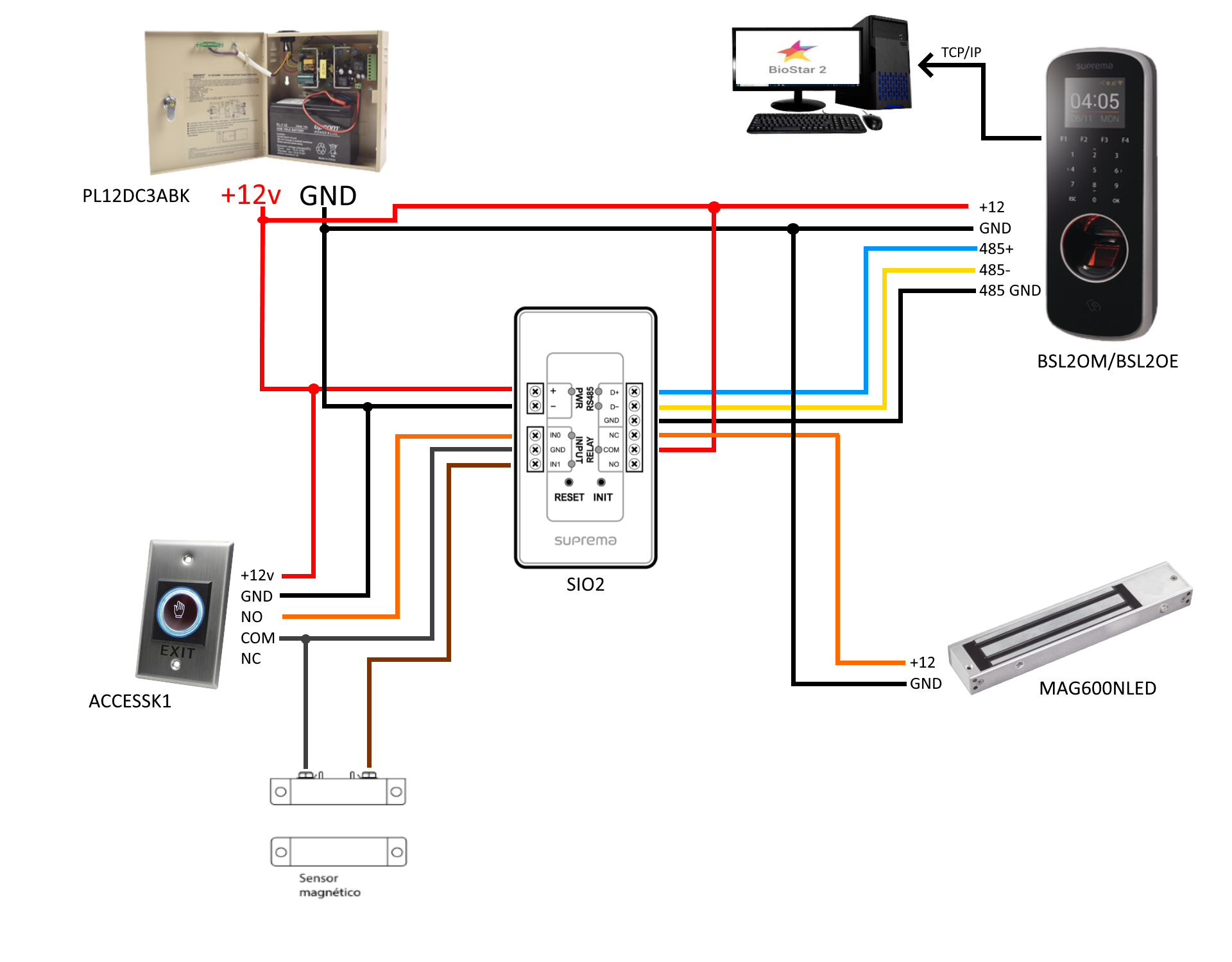

Diagrama de conexión con chapa magnética

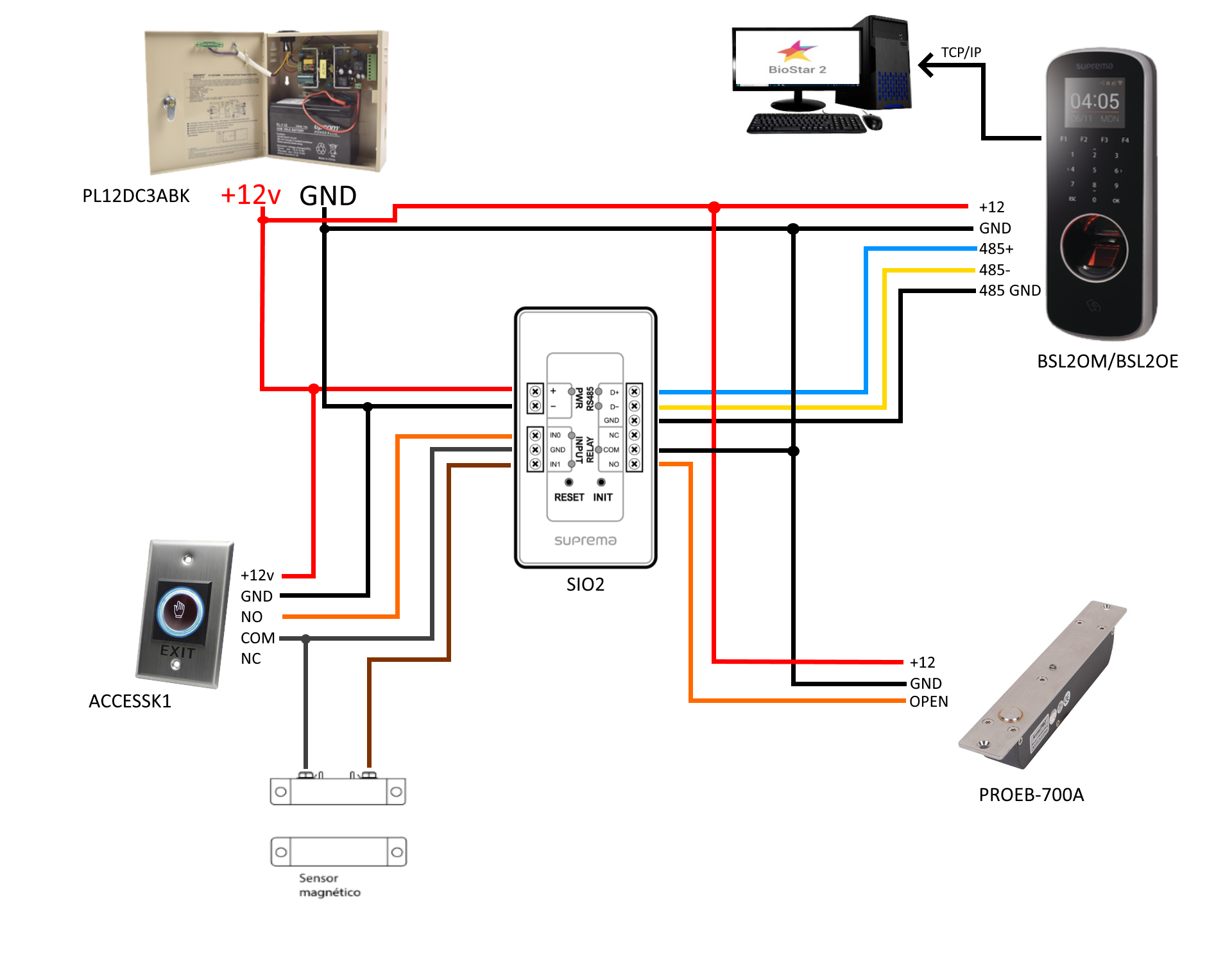

Diagrama de conexión con contra chapa

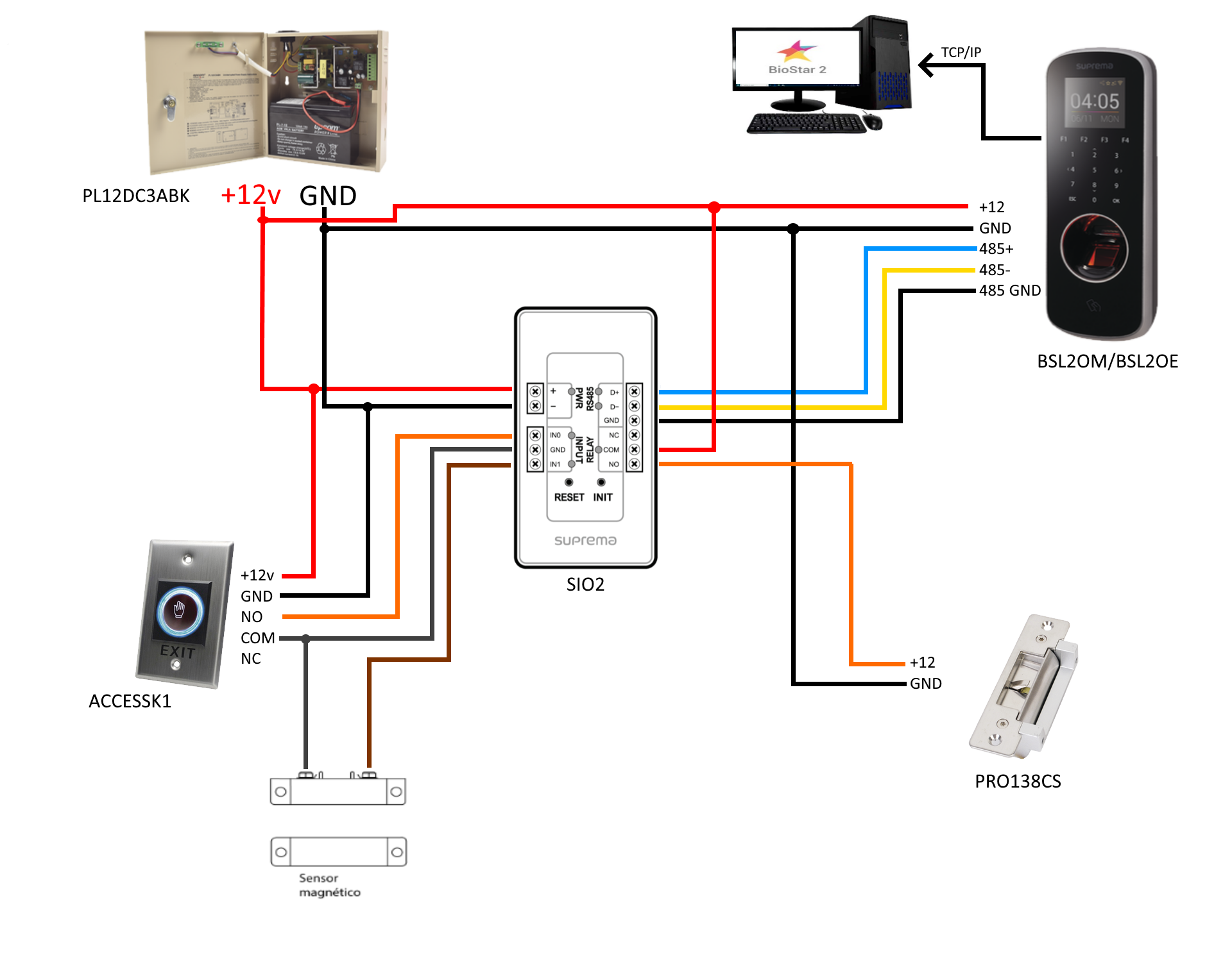

Diagrama de conexión cerradura de perno
Nota.
Se recomienda utilizar cable calibre 18 para las conexiones eléctricas.
4 hilos ACCESS-184/5002 hilos ACCESS-182
Las conexiones RS-485 deben ser cableadas con Cable UTP Cat6.
Si tiene alguna duda, favor de comunicarse al departamento de ingeniería.
