Sistema de alerta sísmica para 3 bocinas

En el siguiente artículo se muestra un sistema de alertamiento sísmico en donde se requiere colocar más de un altavoz (bocina). En este caso, se utiliza un amplificador SF-B120 al que se le puede conectar hasta 3 bocinas de 30W para poder abarcar un espacio mayor.

La lista de materiales son los siguientes:

PL12DC3ABK - Fuente 12V

PRORELAY - Relevador

WR120 - Receptor Sismo

EP-CON35 - Conector 3.5

ELK120 - Tarjeta audio

JR-R591 - Conector RCA

SF-B120 - Amplificador

SF-720 - Altavoz

Cable

92-59 - Para conexiones de los equipos

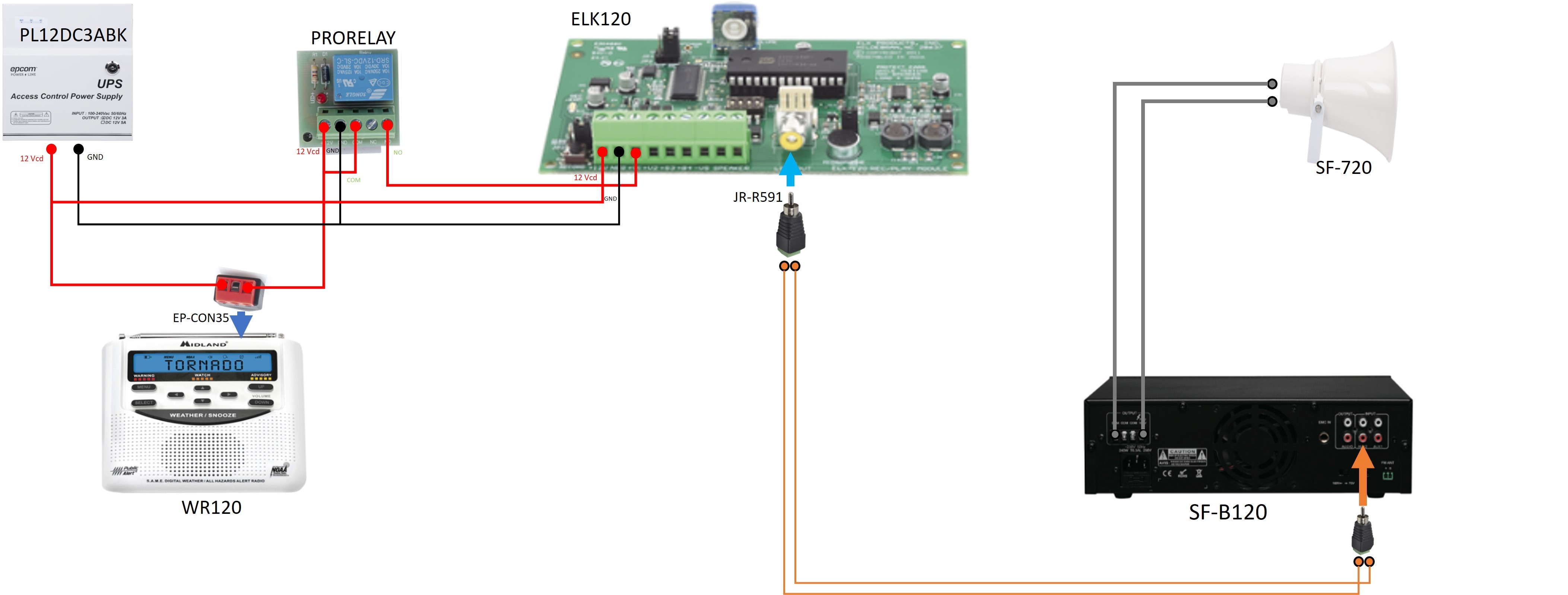

A continuación se muestra el diagrama de conexiones:

Notas:

Con el conector EP-CON35 es importante respetar la conexión que se muestra en el diagrama. Únicamente se conectan las terminales de los extremos, la que está en medio no se utiliza.
