SFIRE - Sirena SF-1A con PROR400
Control de sirena SF-1A a través de PRO R400
José Ernesto Armendariz GonzálezÚltima actualización hace 4 días
A continuación se muestra el diagrama de conexión del módulo PRO R400 a la sirena SF-1A, siendo alimentado por una fuente independiente a la de la sirena.

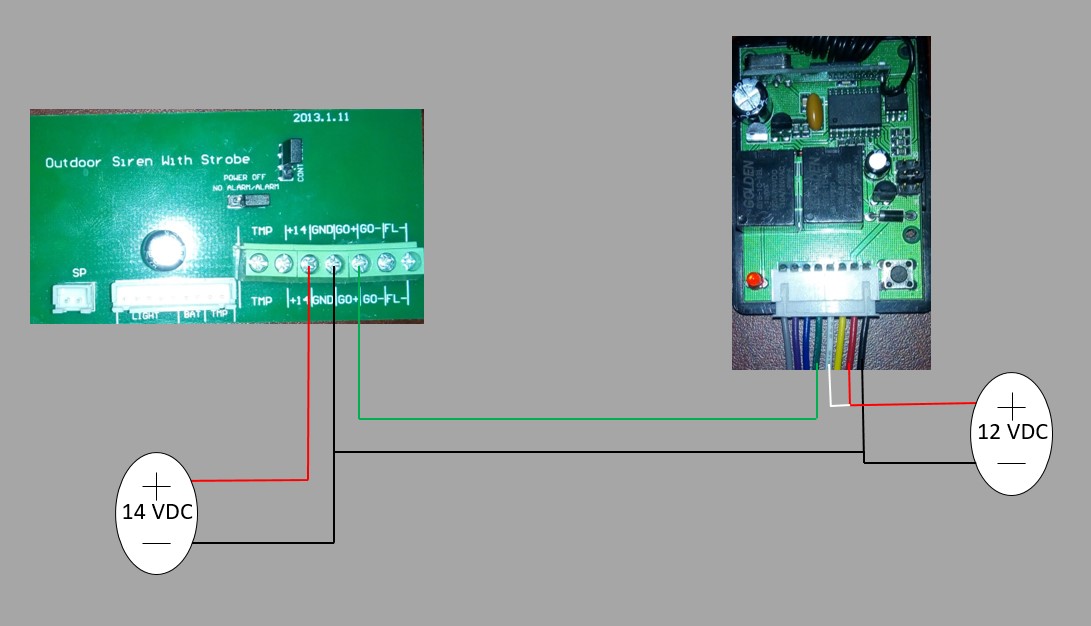

Diagrama de conexión PRO R400 a SF-1A.
NOTA: Al momento realizar las conexiones, hay que conectar la tierra de ambas fuentes para que nos detecte el modulo un pulso en bajo y nos funcione correctamente.
En el COM (cable blanco) del PRO R400 se puede meter la alimentación que desee aplicar, ya sea 12 VDC como es en este caso.
