Ruijie - Utilizar la herramienta de diseño de enlaces inalámbricos
Aquí te explicamos como utilizar la herramienta para realizar diseños de enlaces inalámbricos con los equipos de Ruijie
La plataforma de Ruijie nos permite acceder a la herramienta de diseño para los enlaces inalámbricos utilizando información directa desde Google Maps.
Esto nos es bastante útil cuando necesitamos hacer enlaces de multipunto y no sabemos si tenemos línea de vista o si necesitamos darnos una idea del alcance de los equipos para nuestro proyecto.

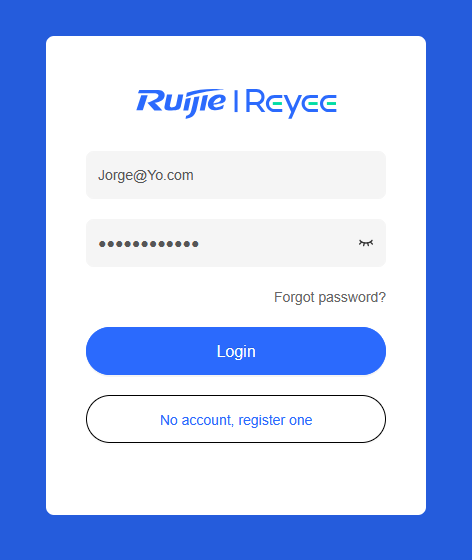

Paso 1: Acceder a nuestra cuenta o registrarnos en la nube de Ruijie
Para esto accederemos a la nube de Ruijie aquí: https://cloud-la.ruijienetworks.com
Luego accederemos a la herramienta AI Heatmap
y seleccionaremos la opción Bridge Heatmap

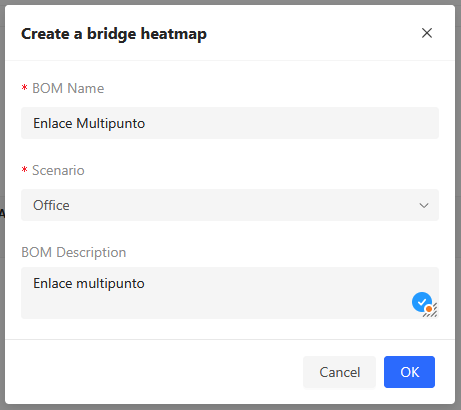

Ahora rellenaremos los campos con el nombre del proyecto y su descripción

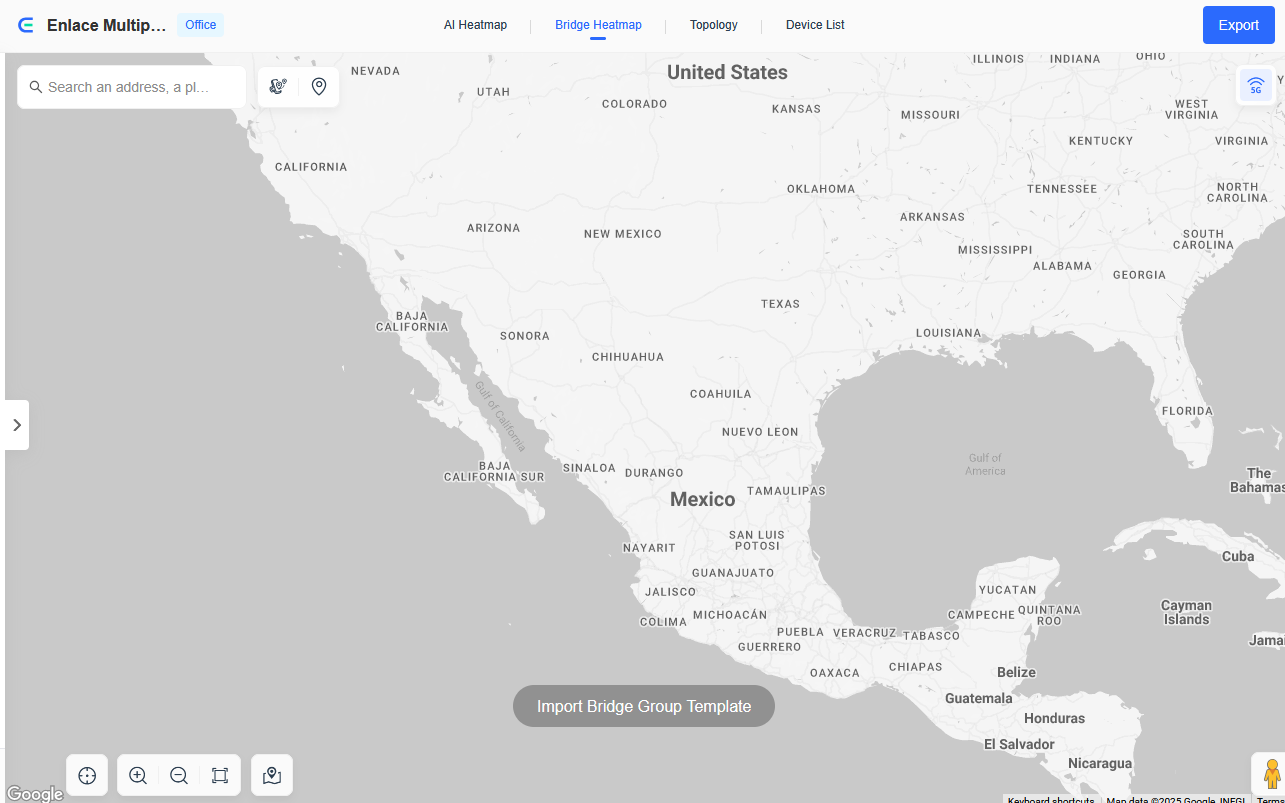

Así nos aparecerá una vez le demos en OK
Paso 2: Seleccionar las ubicaciones de nuestros puntos
En la parte superior nos aparecerá un buscador donde podremos seleccionar la ubicación del punto donde vayamos a colocar el enlace, una vez tengamos la ubicación colocaremos el punto central y consecuentemente los suscriptores de nuestro enlace multipunto usando el botón Add Bridge.

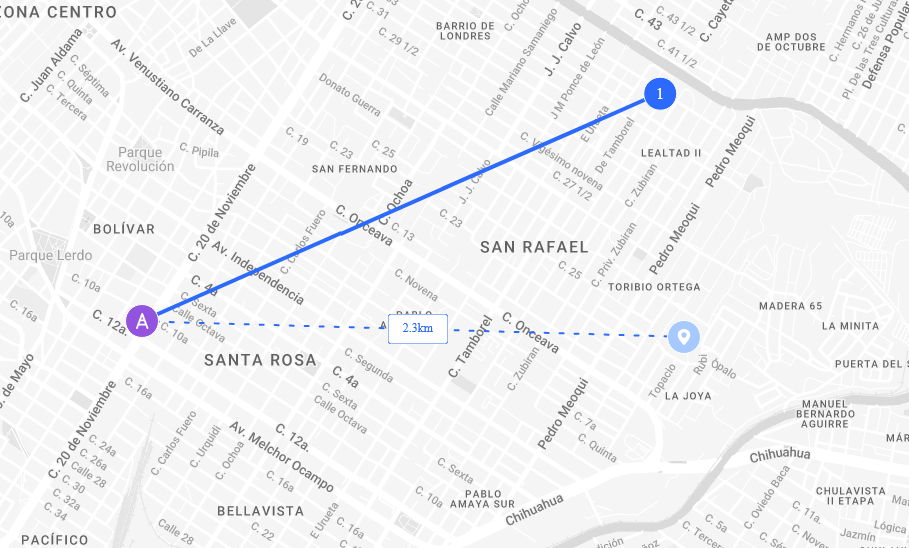

Daremos un click donde este nuestro punto central y luego en los puntos donde se encuentren los suscriptores, para dejar de colocar suscriptores presione la tecla ESC
Aquí nos dará la información de los puntos que hayamos seleccionado y la viabilidad del enlace

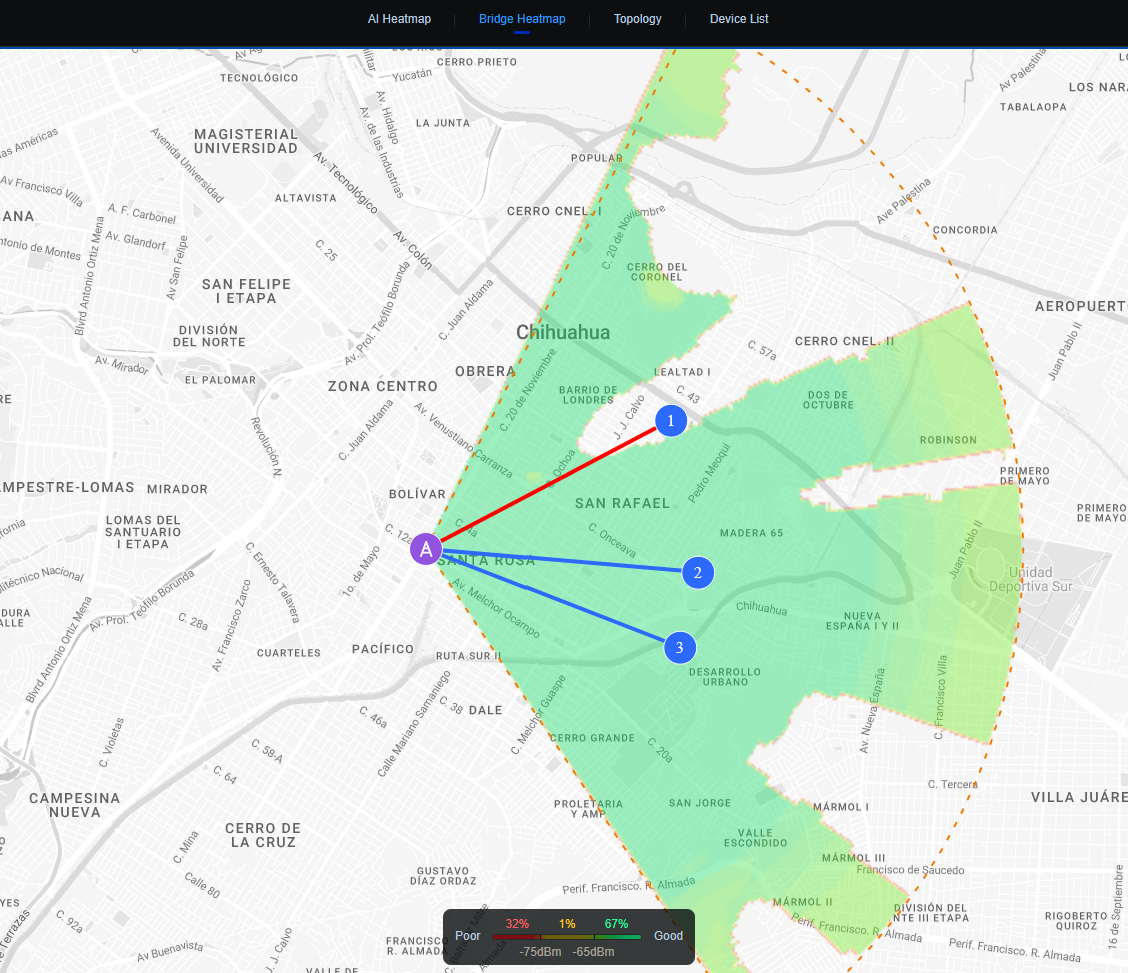

Los enlaces viables aparecerán en color Azul, mientras que los enlaces deficientes nos aparecerán en color Rojo.
Podremos mejorar un enlace haciendo cambios en la ubicación, altura o ángulo de la antena.

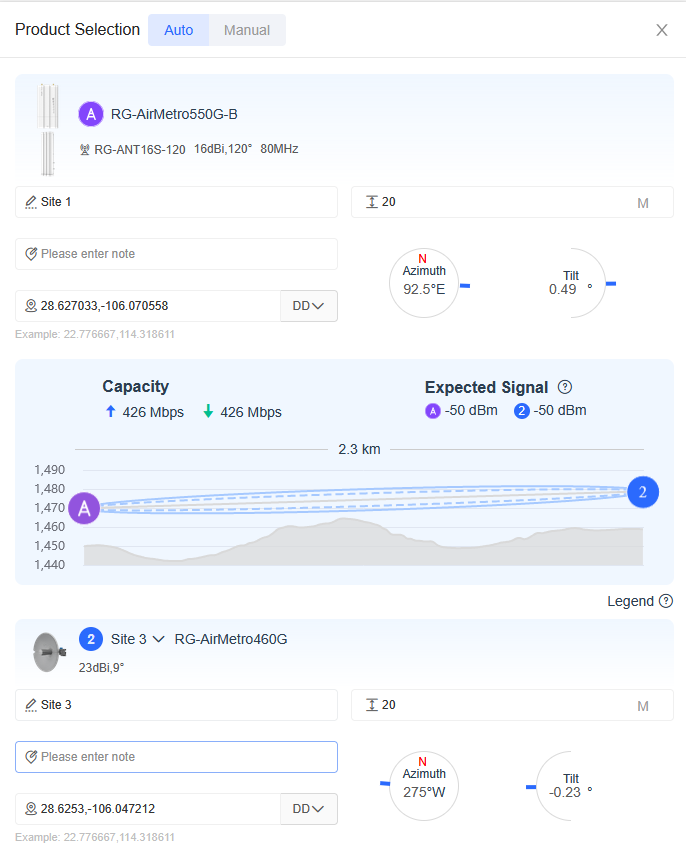

Al dar click en alguno de los suscriptores podremos ver la información del enlace así como las alturas de las torres o ajustar manualmente las coordenadas
Paso 3: Exportar la lista de materiales (BOM)

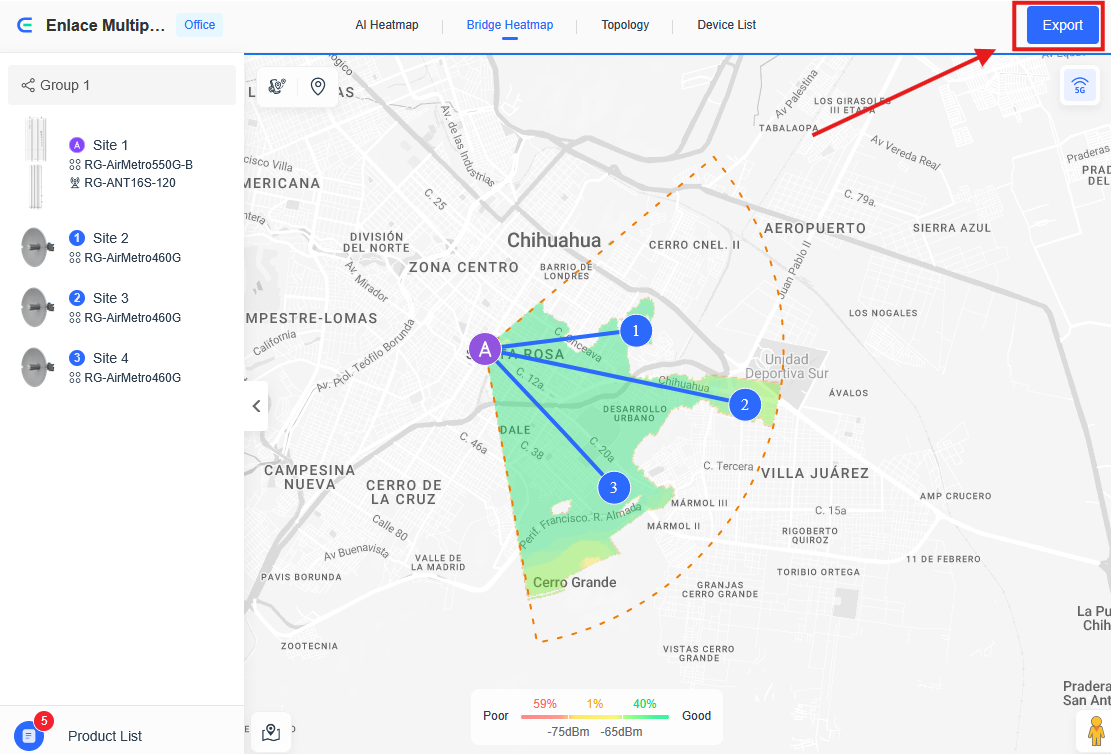

Una vez que todos nuestros enlaces hayan sido ajustados y se muestren en azul, podremos seleccionar el botón de Exportar para obtener el BOM (Bill of Materials - Lista de Materiales)

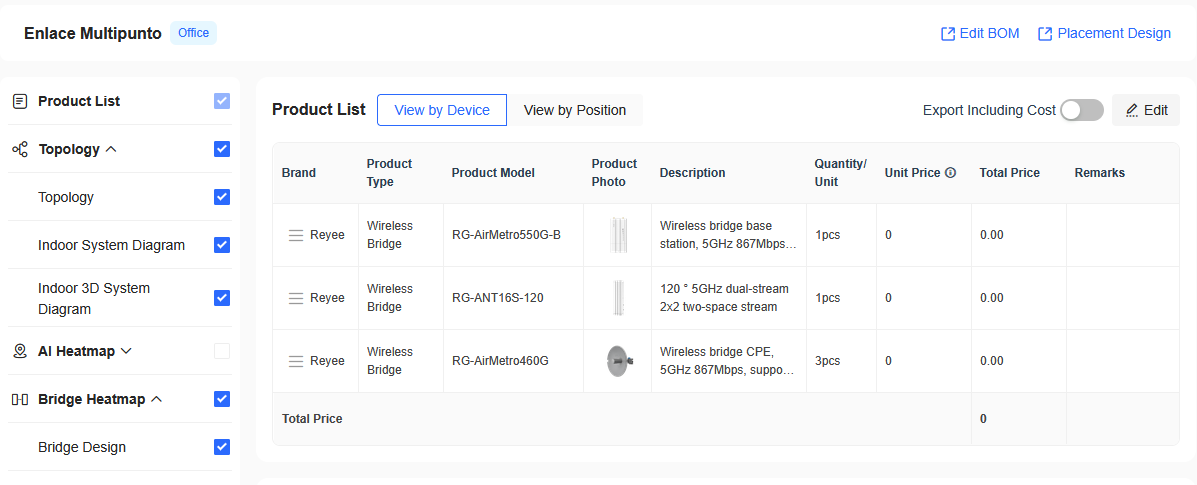

Así nos aparecerá la lista de materiales y cuantas piezas son en total
Como paso opcional podemos exportar la lista como PDF y la información de los enlaces dando click en el botón de Save Locally (Guardar localmente)
Preguntas frecuentes
1. ¿Cómo puedo evaluar y mejorar la calidad de un enlace inalámbrico?
Las conexiones se muestran como líneas azules (buenas) o líneas rojas (deficientes). Puedes hacer doble clic en una línea roja para ver los detalles. Mejorar la altura del poste, la ubicación de instalación o los ángulos de la antena puede ayudar a optimizar la calidad de la conexión.
2. ¿Puedo generar y descargar un informe del estudio de sitio?
Sí. Después de configurar el AI Heatmap, puedes hacer clic en Exportar, elegir el formato de archivo deseado y descargar el informe de estudio de sitio en tu dispositivo para revisarlo y documentarlo.
3. ¿Es necesaria una cuenta de Ruijie para acceder a la herramienta?
Sí, es necesario crear una cuenta, crear la cuenta y acceder a la herramienta es completamente gratuito. Podemos crear nuestra cuenta aquí: https://cloud-la.ruijienetworks.com
