Recomendaciones para diseñar enlaces inalámbricos Backhaul PtP para video vigilancia
El artículo describe las recomendaciones para enlaces inalámbricos Backhaul de Ubiquiti para diferentes frecuencias.
Antes de todo tenemos que empezar a preguntarnos esto, ¿Porque es necesario un enlace Backhaul?

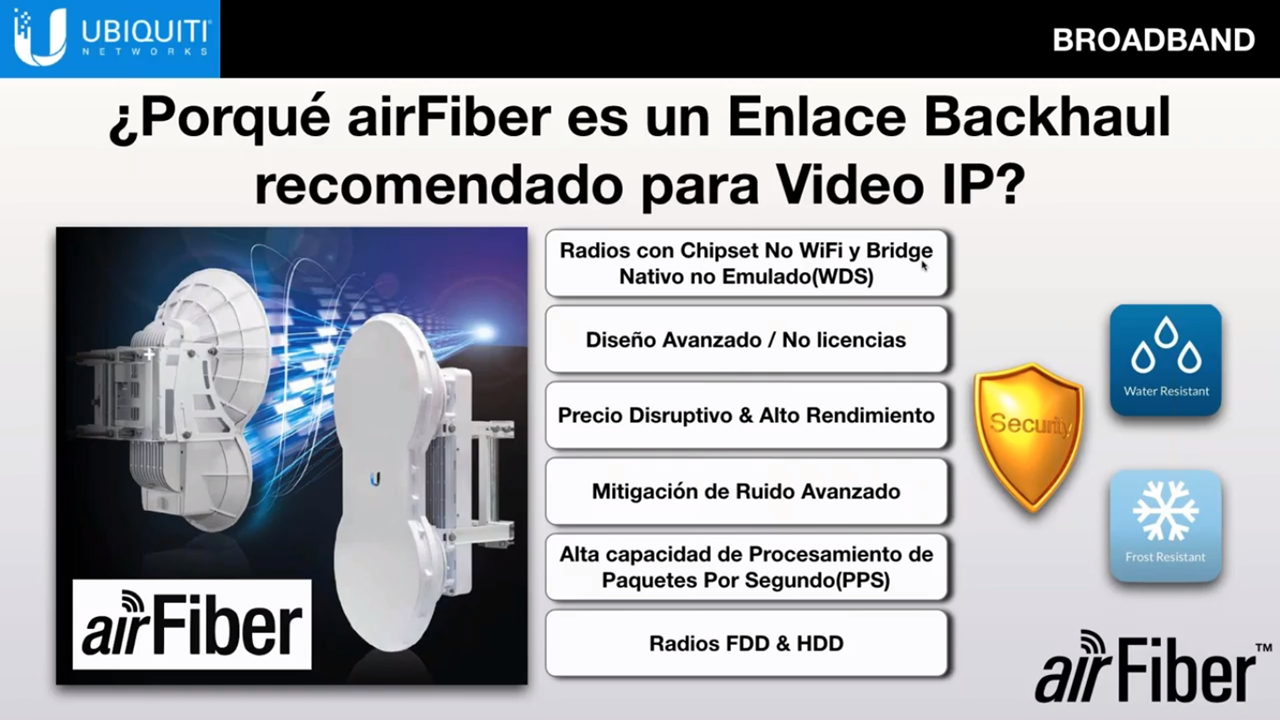

¿Porque un enlace backhaul?

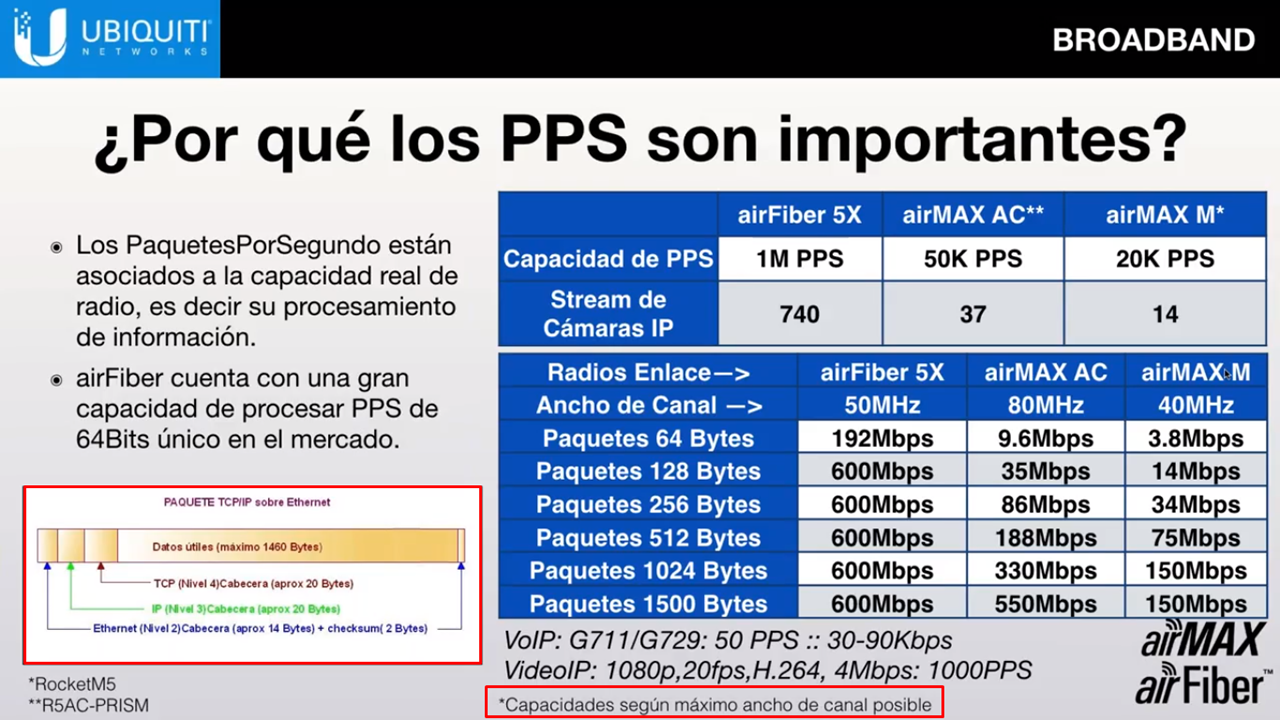

¿Son importantes los PPS?
¿Cómo será el sentido del tráfico?

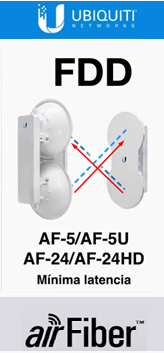

FDD (Frequency Division Duplexing - Duplexación por División de Frecuencia).

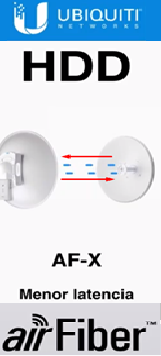

HDD (Hybrid division duplex - Duplexación por división híbrida).

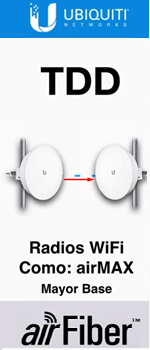

TDD (Time Division Duplexing - Duplexación por división de tiempo).
Una vez que tenemos identificado la forma de comunicación que necesitamos, nos ponemos a seleccionar el tipo de radio y antena.

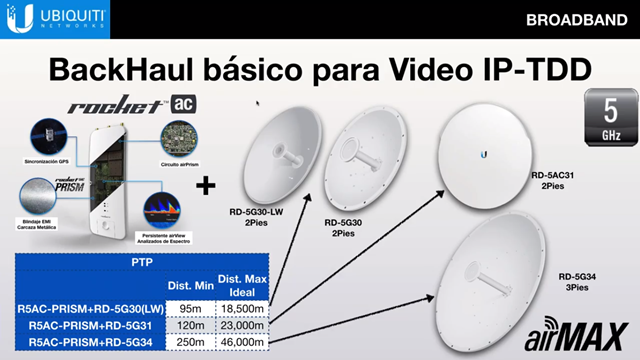

En este ejemplo será un RP-5AC-GEN2, con las diferentes antenas, dependiendo de la distancia.

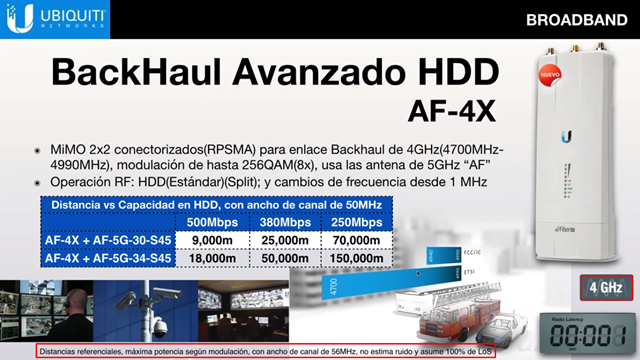

Un ejemplo con un AF-4X.
Distancias referenciales, máxima potencia según modelación, con ancho de canal de 56 MHz, no estima ruido y asume 100% de LoS.

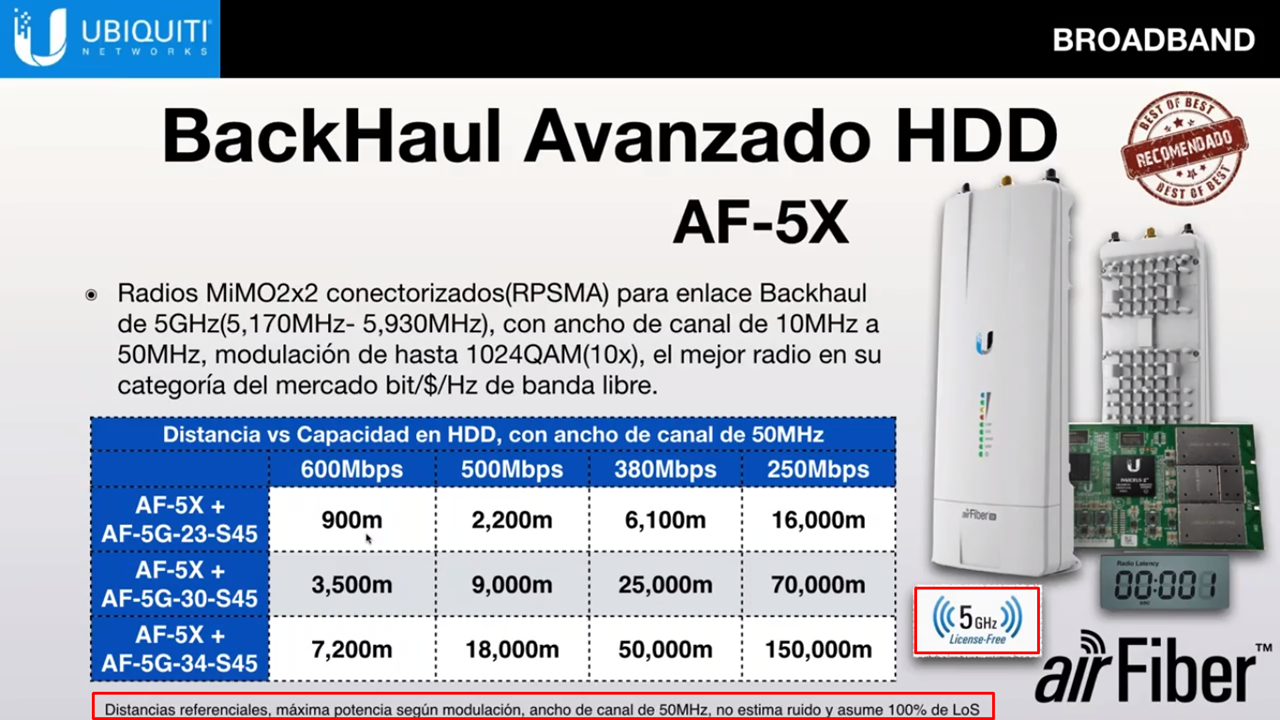

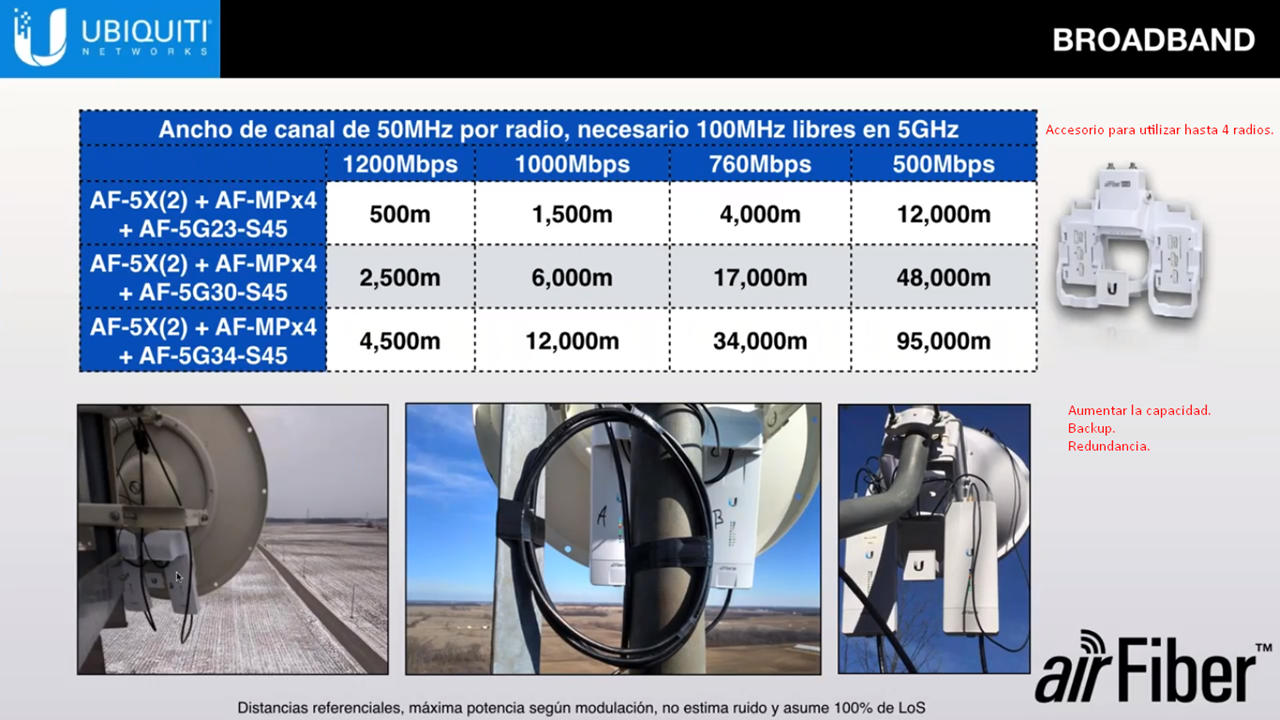

Un ejemplo con un AF-5X.
Distancias referenciales, máxima potencia según modelación, con ancho de canal de 50 MHz, no estima ruido y asume 100% de LoS.

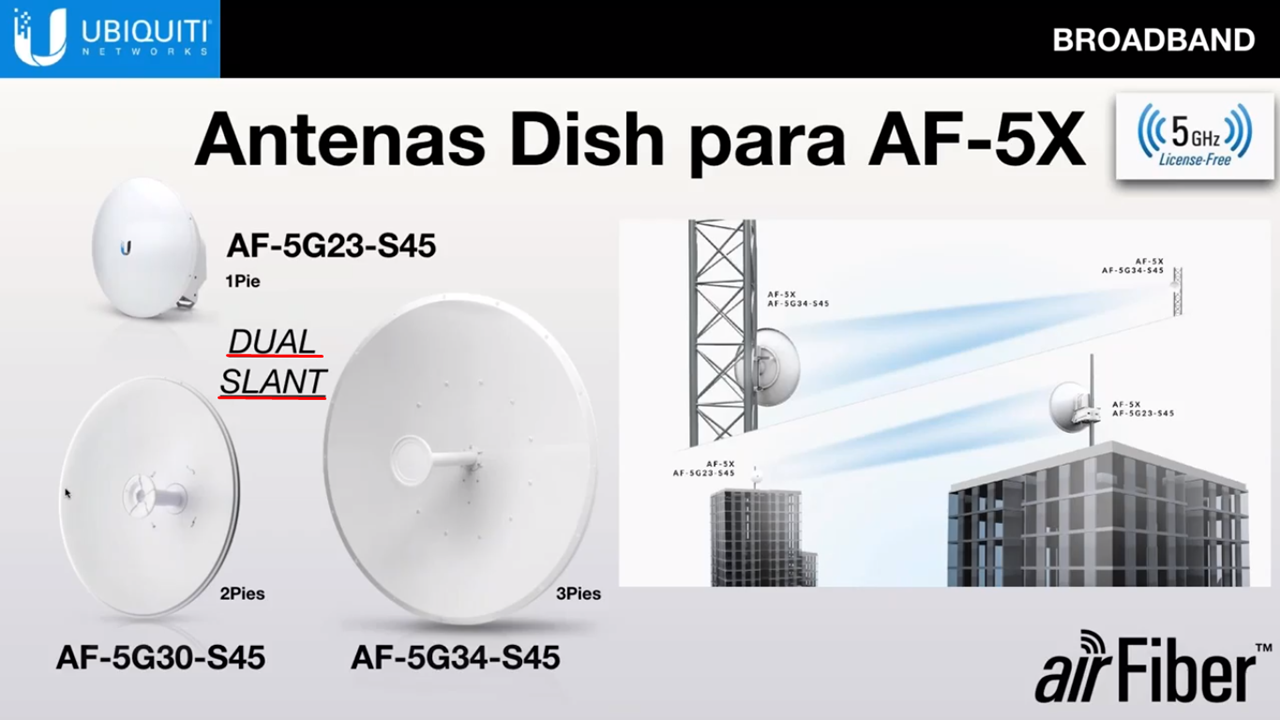

Tipos de antenas para nuestro AF-5X.

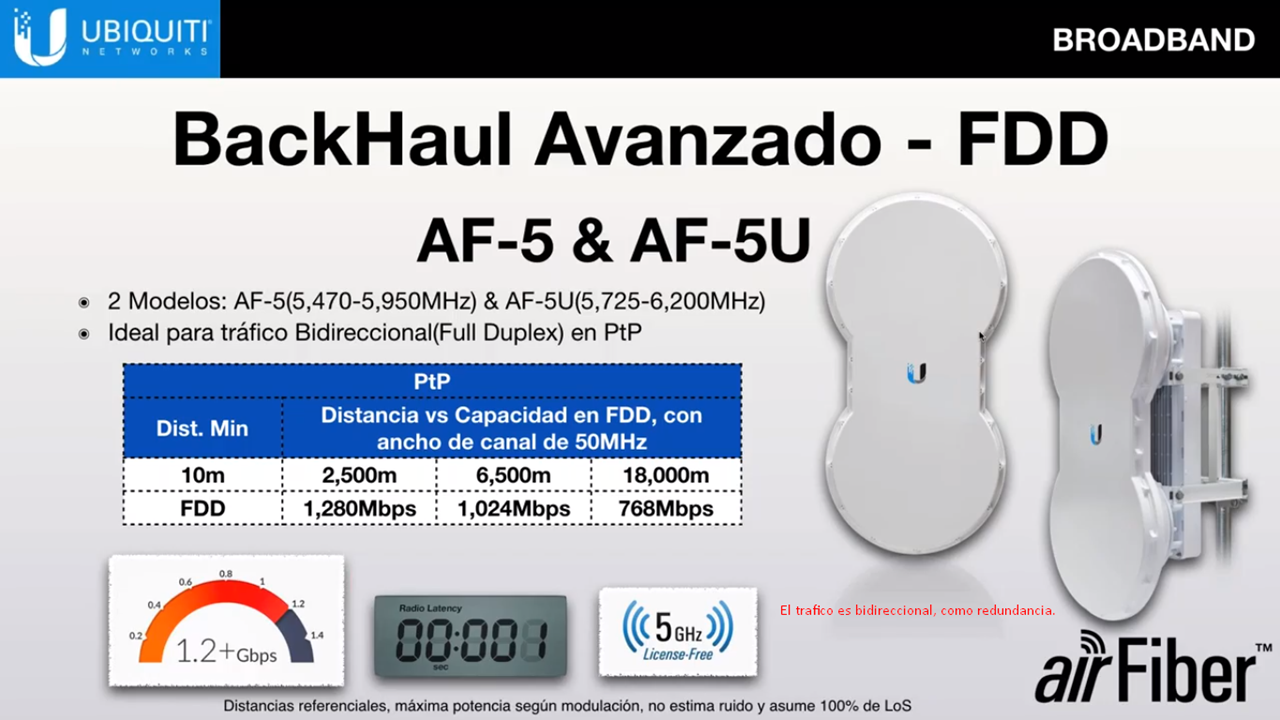

Ejemplo con tráfico FDD.
Tráfico bidireccional, podría ser usado como redundancia.
Distancias referenciales, máxima potencia según modelación, no estima ruido y asume 100% de LoS.

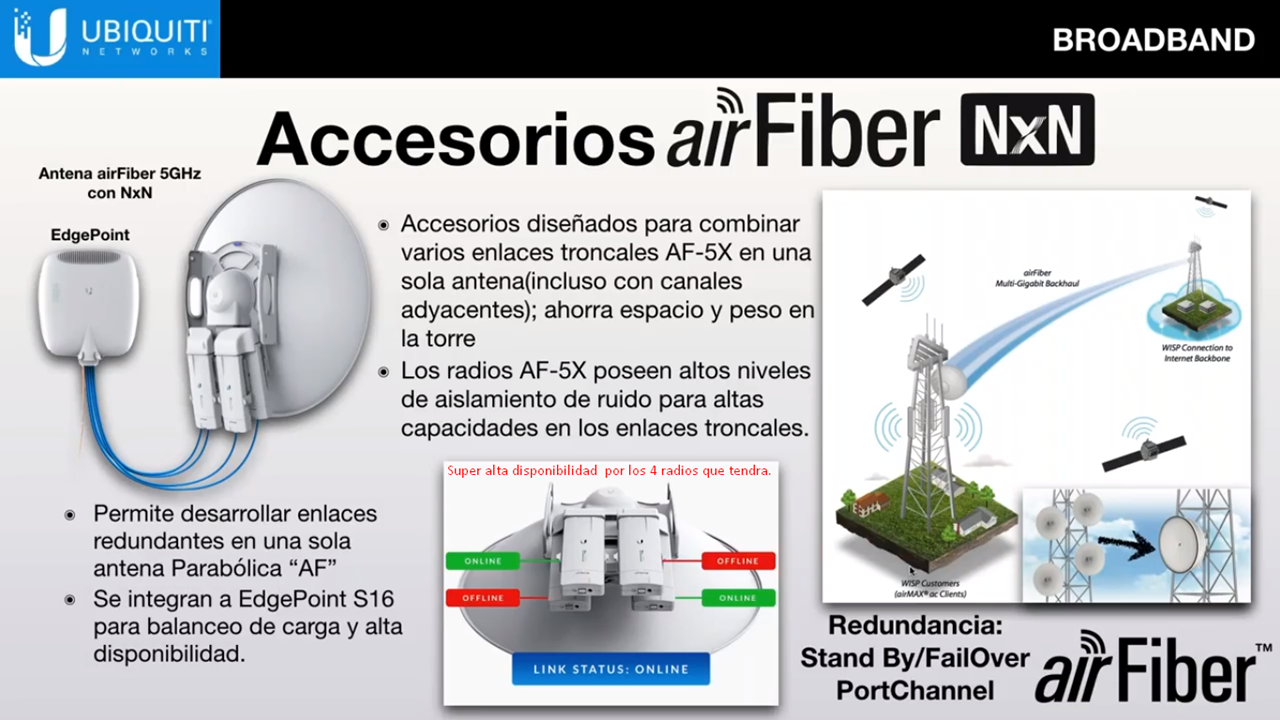

Accesorios airFiber.
Para balanceo de carga; Edge Point S-16.
Alta disponibilidad y redundancia; Multiplexor MIMO de 4 radios AF-X.
Una vez que ya tenemos definidos nuestros enlaces PtP Backhaul y todos nuestros accesorios, tenemos que definir nuestros enlaces de última milla, ya sean PtP o PtMP.
Pulse aquí, para ver que equipos podemos utilizar para esta parte.
Vea tambien estas recomendaciones para diferentes distancias.
