PRO4GEN2 - Conexión de Sirena SF-1A

En este tip técnico conocerá como conectar una sirena SF-1A a un panel de alarma PRO4GEN2

Andrea Berenice Muela MelendezÚltima actualización hace 5 días

La sirena universal SF-1A nos permite tener una integración con el panel de alarma PRO4GEN2 y así poder activarse al generar un evento de alarma, para poder lograr esta solución requerimos del siguiente material:

  • 1 Panel PRO4GEN2

  • 1 Relevador PRORELAY

  • 1 Sirena SF-1A

  • 1 Fuente de alimentación 12 VDC a 2A (opcional PS-D-1202-D)

Nota: El cable recomendado para la conexión de la sirena externa y de la fuente es AWG 18

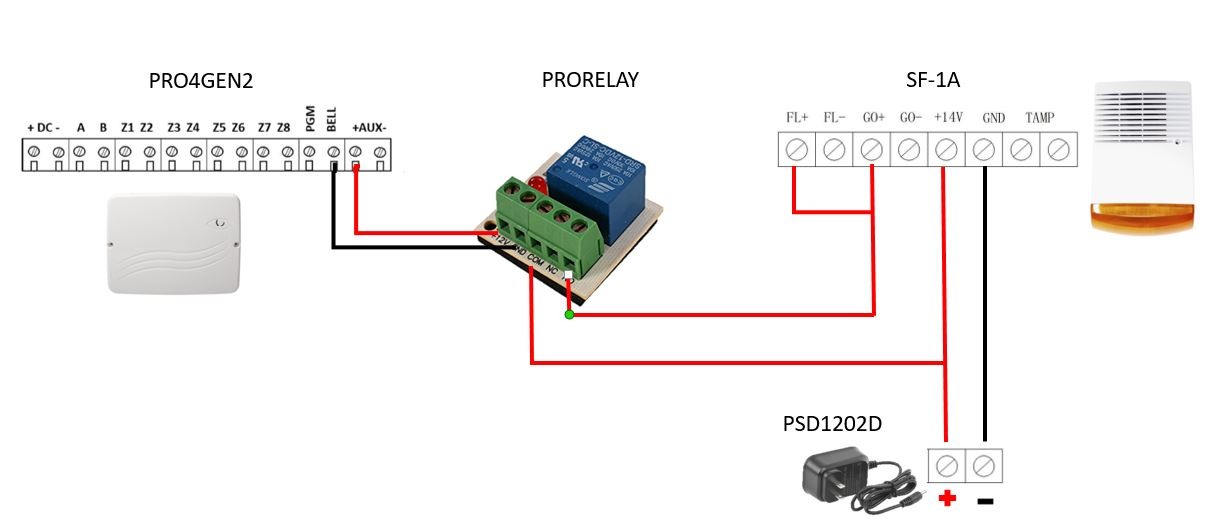

Una vez que contemos con todo el material, procederemos a realizar la conexión de los dispositivos como se muestra en el siguiente diagrama

Y listo, ahora cada vez que se genere un evento de alarma, nuestra sirena con estrobo se activara.
