Mimosa - Polaridad conectores en los radios.
Cual es la polaridad en los radios y como identificarlos al conectar la antena
Víctor TarangoÚltima actualización hace 4 días

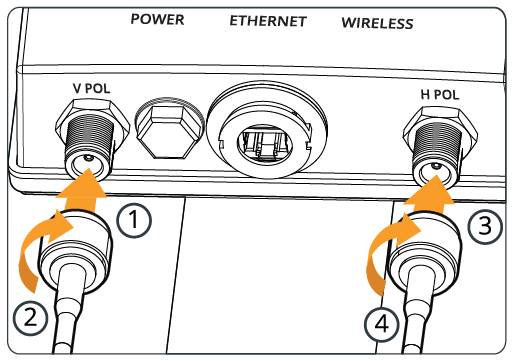

La polaridad la podemos identificar viendo el radio de frente, este tiene identificadores abreviados (V POL / H POL) como en la siguiente imagen:
En caso de que el equipo no tenga los identificadores o estos no estén visibles, podemos guiarnos por la posición de los conectores.
Izquierda para VERTICAL
Derecha para HORIZONTAL

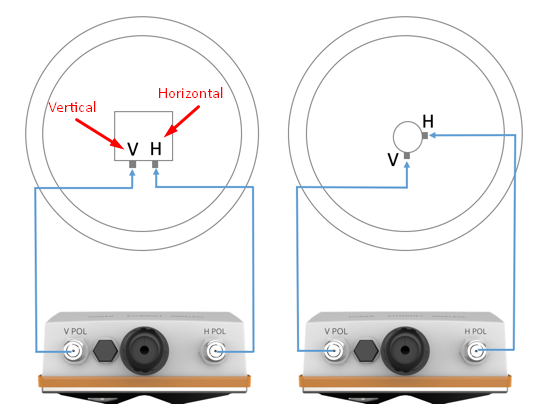

Y su conexión para las antenas de 90° o 45° seria de la siguiente manera:
