En el siguiente artículo revisaremos el desempeño de las Categorías en Cableado de Par Trenzado (UTP)

Bryan VegaÚltima actualización hace 5 días

Mira el video paso a paso aquí

Resumen

El cableado UTP (Unshielded Twisted Pair) es ampliamente utilizado en redes de telecomunicaciones y datos debido a su flexibilidad, costo accesible y eficiencia en la transmisión de señales. Para garantizar un rendimiento óptimo, los cables UTP están clasificados en categorías de desempeño, según los estándares definidos por organizaciones como TIA/EIA e ISO/IEC. Estas categorías especifican el rango de frecuencia y la velocidad de transmisión que cada tipo de cable puede manejar.

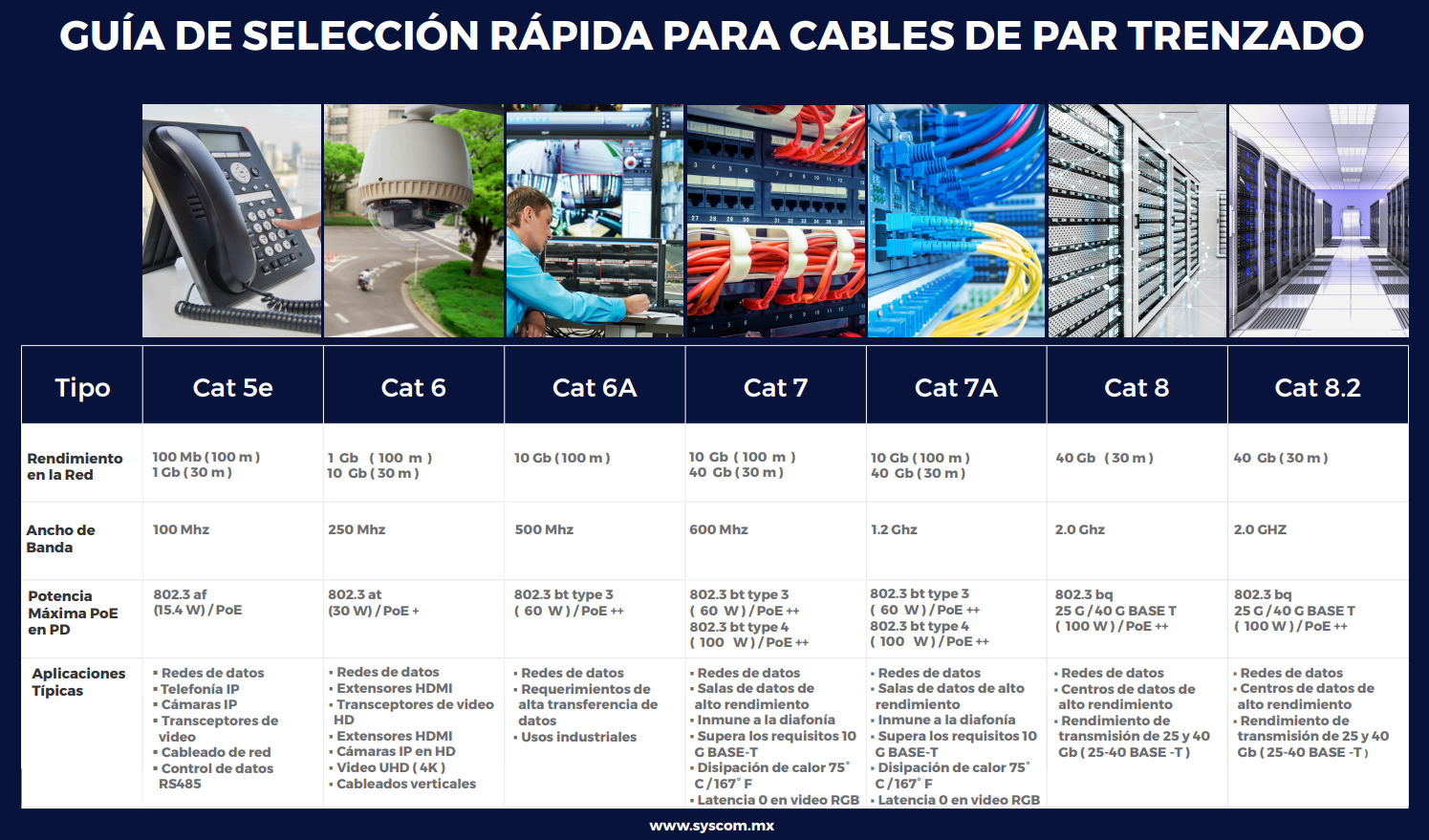

Categorías de Cableado UTP y sus Desempeños

Categoría 5e

Frecuencia máxima: 100 MHz.
Velocidad máxima: Hasta 100 Mbps.
Mejoras respecto a Cat 5: Menor diafonía (crosstalk) y mayor capacidad de ancho de banda.
Uso principal: Redes residenciales y empresariales de mediana escala.

Categoría 6

Frecuencia máxima: 250 MHz.
Velocidad máxima: Hasta 1 Gbps (Gigabit Ethernet).
Uso principal: Redes de alta velocidad, como centros de datos y aplicaciones multimedia.
Ventajas: Mejor protección y rendimiento frente a interferencias.

Categoría 6a

Frecuencia máxima: 500 MHz.
Velocidad máxima: 10 Gbps.
Uso principal: Redes empresariales avanzadas y de alta densidad.
Características adicionales: Mayor resistencia al ruido externo y mejor rendimiento en aplicaciones de 10GBASE-T.

Categoría 7

Frecuencia máxima: 600 MHz.
Velocidad máxima: Hasta 10 Gbps con mejor rendimiento en entornos ruidosos.
Uso principal: Aplicaciones industriales, centros de datos y redes de alta demanda.
Características: Incluye blindaje adicional en pares y cable.

Categoría 7a

Frecuencia máxima: 1 GHz. (1000 MHz).
Velocidad máxima: Superior a 10 Gbps, con soporte potencial para 40 Gbps en ciertas condiciones.
Uso principal: Aplicaciones especializadas con alta densidad y poco ruido.

Categoría 8 y 8.2

Frecuencia máxima: 2 GHz (2000 MHz).
Velocidad máxima: Hasta 40 Gbps para distancias de 30 metros.
Uso principal: Centros de datos, redes de servidores y conexiones de alta velocidad.
Diferencia clave: Diseñado específicamente para entornos de 25GBASE-T y 40GBASE-T.

¿Cómo Elegir la Categoría de Cableado?

Cuanto es necesario definir qué tipo de Categoría se va a utilizar en algún proyecto es necesario tomar en cuenta diversos factores que puedan respaldarnos y cumplir con el requerimiento de la red tanto de manera actual como en aplicación y crecimiento a futuro en un periodo de 10 a 20 años.

Requerimientos de la red: Considere las velocidades necesarias y el volumen de tráfico.
- Redes residenciales: Cat 5e o Cat 6.
- Oficinas y empresas: Cat 6a o superior.
- Centros de datos: Cat 7, Cat 7a, Cat 8 o en dado caso Fibra Óptica.
Distancia de instalación: Tenga en cuenta los límites de distancia según el requerimiento, tomando a favor la distancia de 90 a 100 metros utilizando cableado 100% de Cobre a comparación de uno CCA (Aleación de Aluminio) en el que su instalación es recomendada a 40 metros sin usar PoE.
Compatibilidad futura: Invierta en categorías superiores para garantizar escalabilidad y preparación para futuras tecnologías.

Preguntas Frecuentes

¿Qué es el cableado UTP y por qué es tan utilizado?

Es un tipo de cable sin blindaje que utiliza pares de hilos trenzados para minimizar interferencias electromagnéticas. Su flexibilidad y costo accesible lo hacen ideal para redes de telecomunicaciones y datos.

¿En qué se diferencia el Cat 5e del Cat 6?

Cat 5e tiene menor velocidad y capacidad de ancho de banda además de menor protección contra interferencias en comparación con Cat 6, que permite velocidades de hasta 1 Gbps y frecuencias más altas (250 MHz).

¿Qué categoría es adecuada para redes empresariales?

Para oficinas o empresas con demandas de velocidad media-alta, Cat 6a es una excelente opción. Para centros de datos o redes con altas demandas, Cat 7, 7a o 8 son más adecuadas.

¿Cuál es la distancia máxima de los cables UTP?

Las categorías de UTP 100% cobre pueden alcanzar hasta 90-100 metros. Sin embargo, los cables de aleación de aluminio (CCA) están limitados a 40 metros, especialmente si se usa PoE.

¿Qué ventajas tiene invertir en categorías superiores como Cat 6a o Cat 7?

Mayor velocidad, mejor resistencia a interferencias y preparación para tecnologías futuras, asegurando escalabilidad para los próximos 10-20 años.

¿Qué tipo de cable debo usar en centros de datos?

Las categorías recomendadas son Cat 7, 7a o Cat 8, ya que ofrecen mayores capacidades de velocidad y soporte para entornos de alta densidad.

¿Qué es el blindaje en cables UTP y en qué categorías se encuentra?

El blindaje proporciona una capa adicional de protección contra interferencias externas. Regularmente se encuentra en categorías superiores como Cat 6a y Cat 8.

¿Cómo afecta la calidad del material (cobre vs CCA) al rendimiento?

Los cables 100% cobre ofrecen mejor conductividad, mayor alcance y soportan PoE de manera eficiente, mientras que los cables CCA (aleación de aluminio) tienen un rendimiento limitado y no son recomendados para instalaciones críticas.
