Honeywell Home Resideo - VISTA 48 - Configurar llavero 5834-4
Como agregar llavero inalámbrico al panel de alarmas Vista
Para poder agregar un llavero al panel de alarmas es necesario tomar en cuenta las zonas designadas en el equipo para llaveros, Vista 48 acepta 4 llaveros con todas sus funciones (Armado Total, Armado Parcial, Desarmado y Pánico)
Los llaveros se configuran en 4 zonas:
Llavero 1 en zonas 49 - 52
Llavero 2 en zonas 53 - 56
Llavero 3 en zonas 57 - 60
Llavero 4 en zonas 61 - 64

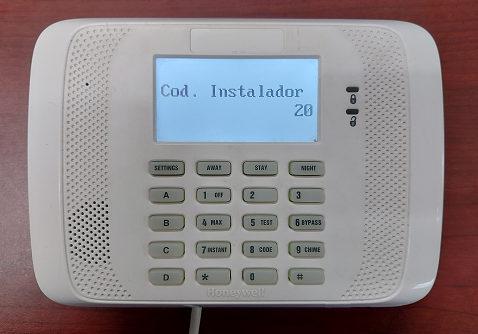

El asignar función a cada tecla se lleva a cabo accediendo a programación con comando: (Código Instalador) + 800
En el caso de la primer tecla del llavero "Armado Total" (Candado Cerrado) se programa de la siguiente manera:

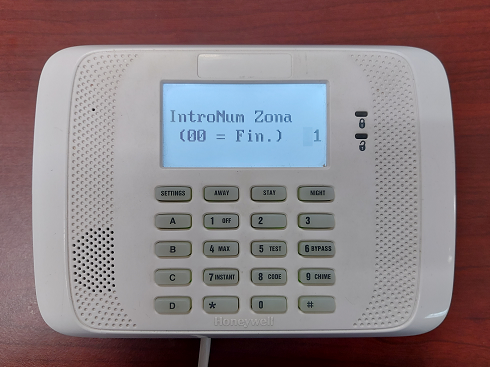

Primero se accede a la programación de zonas con *56 para entrar al menú de zonas, la primer zona a programar es la 49

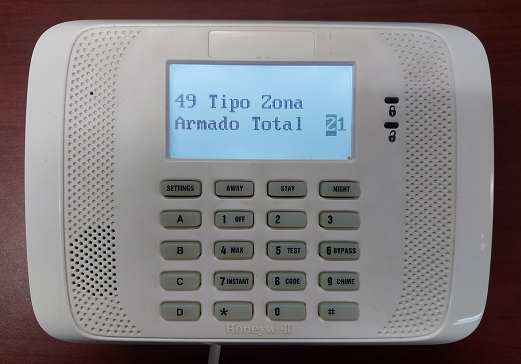

La zona 49 se programa como tipo de zona 21 "Armado Total"

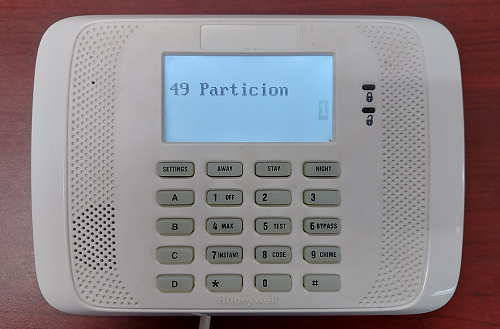

La configuración de zonas nos permite asignar la partición a la que deseamos agregar la función

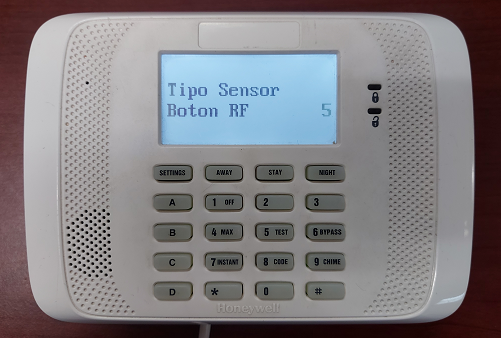

Todos los botónes de llavero inalámbrico deben ser asignados como tipo de sensor "5 - Botón RF"

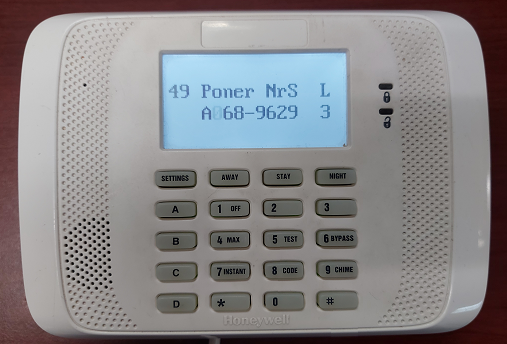

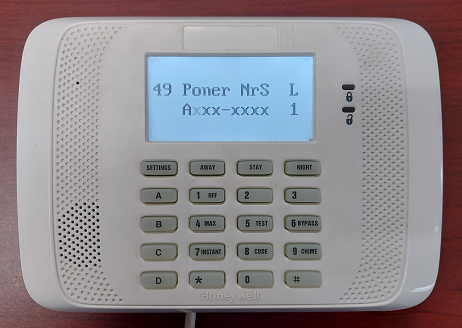

Una vez asignada la partición es posible visualizar la pantalla de asignación de número de serie
Para asignar el numero de serie bastará con presionar el botón a vincular y el teclado agregará el numero de serie de manera automática, para el Armado Total es importante que se asigne el Lazo 3
Con este procedimiento será suficiente para asignar el uso de la primer tecla, el procedimiento se debe llevar a cabo en las siguientes zonas/teclas
Tecla 2 "Candado abierto"
Numero de Zona: zona 50
Tipo de Zona: 22 (Desarmado)
Numero de Lazo: Lazo 2
Tecla 3 "Casa"
Numero de Zona: zona 51
Tipo de Zona: 20 (Armado Parcial)
Numero de Lazo: Lazo 4
Tecla 4 "Asterisco"
Numero de Zona: zona 52
Tipo de Zona: 07 (Pánico Audible)
Numero de Lazo: Lazo 4
Después de asignar cada botón a una zona del panel será necesario vincular el llavero a un usuario de panel, esto se logra llevando a cabo el comando siguiente en pantalla principal:
(Código Maestro) + 8 + (Usuario a dos dígitos) + #4 + (Primer zona del llavero)
Ej. (1234) + 8 + (03) + #4 + (49)

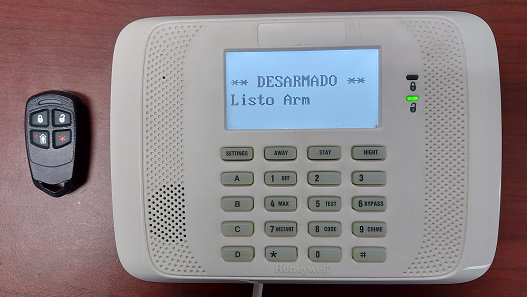

Una vez que el llavero haya sido asignado a un usuario correctamente sus teclas ya serán funcionales

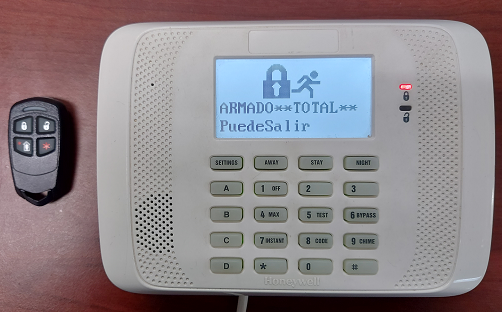

Podemos activar sus funciones dejando la tecla correspondiente presionada, el comando podrá verse reflejado en el panel de alarmas
