Honeywell Home Resideo - VISTA 10P/21IP/48 - Conexión de sensor SWANQUAD

Hector Manuel Acuña LopezÚltima actualización hace 4 días

El presente documento ilustra las posibles conexiones de un sensor SWANQUAD en un panel vista 48.

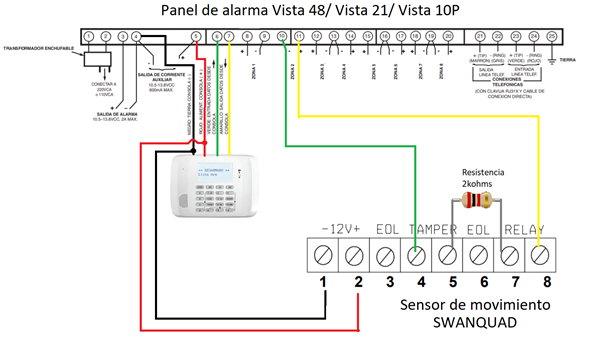

A. Conexión de un sensor alimentado con la fuente del panel

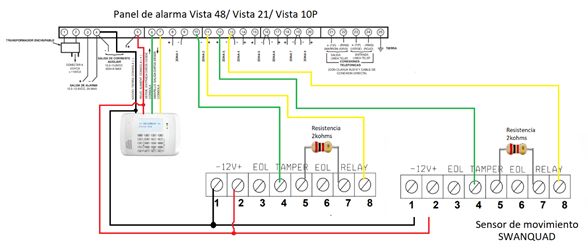

B. Conexión de múltiples sensores conectados a una sola zona

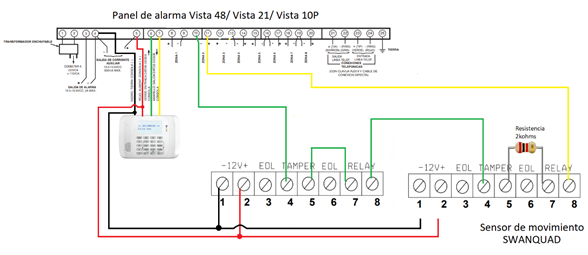

C. Conexión de dos sensores a zonas diferentes

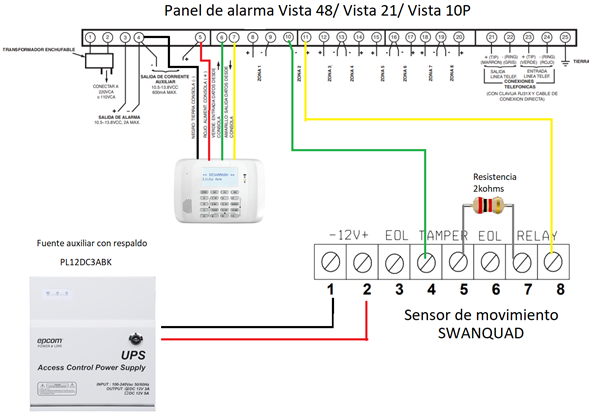

D. Conexión usando una fuente adicional
