HIKVISION - Diagrama de conexión de salida de alarma en cámara IP

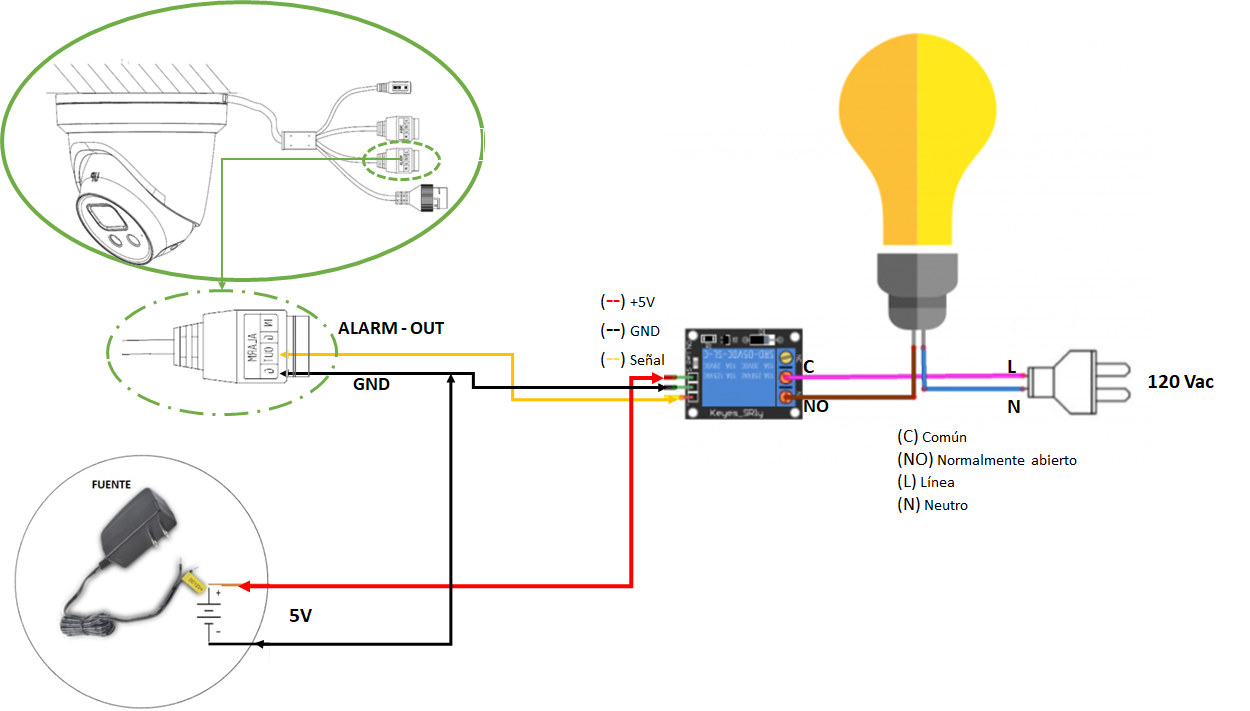

A continuación se muestra el diagrama de conexión para la salida de alarma de una cámara IP Hikvision.

Nota; En estos equipos se requiere un revelador de 5V (Bajo Nivel Trigger); se recomienda utilizar el Relevador con Temporizador: ELK960
