Hikvision Alarmas - DSPWA32H / AX HUB - Diagrama de conexión DS-PM-WO2 con fuente y batería de respaldo

DSPMWO2 DS-PM-WO2 DSPMWO8 DS-PM-WO8

Luis Angel Topete ArellanoÚltima actualización hace 4 días

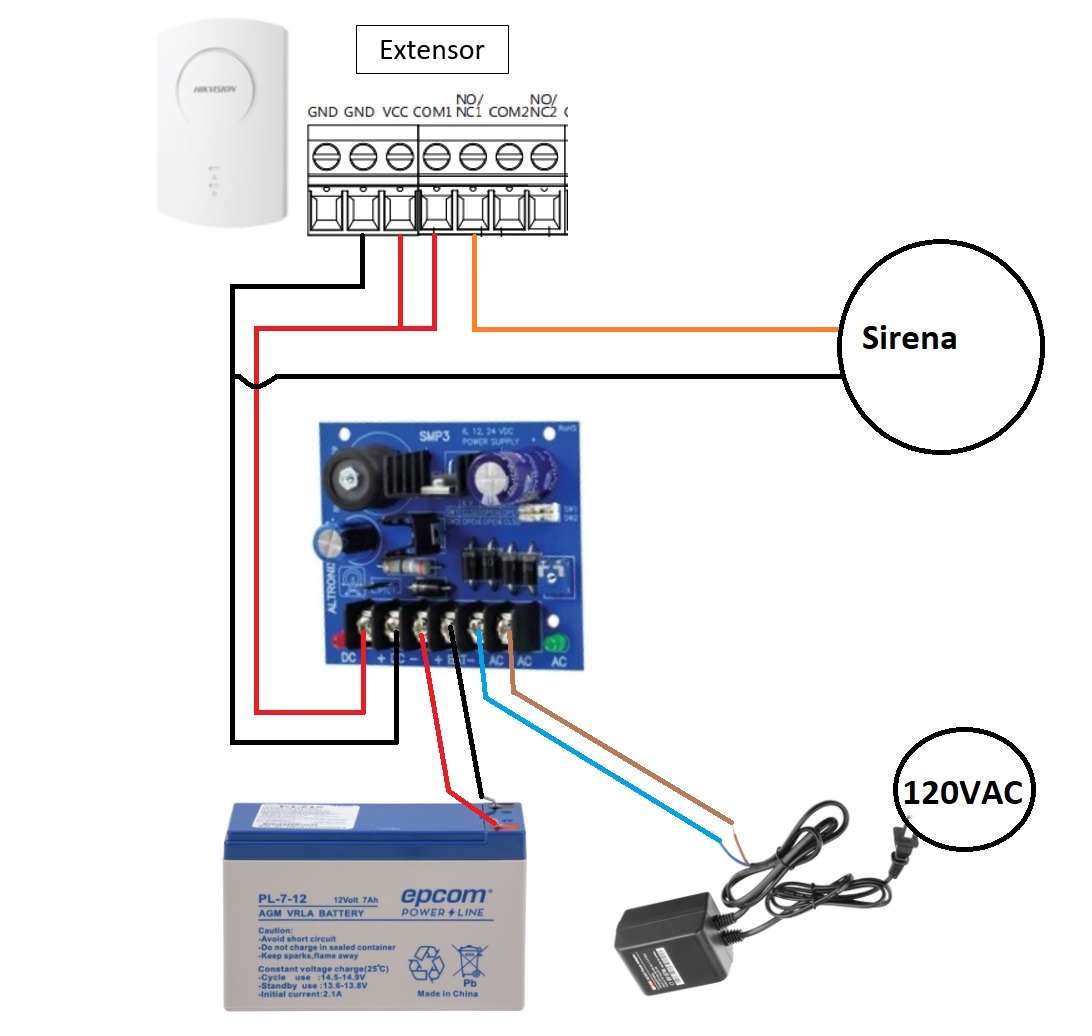

A continuación se muestra el diagrama de conexión para las salidas de alarma del Extensor DS-PM-WO2 con una sirena cableada, alimentada por una fuente SMP-3 y una batería PL-7-12, en conjunto con un transformador de 16vac RT1640LS
