Hikvision Alarmas - DSPHA64LP / AX Hybrid PRO - Confirmación de armado con sirena cableada

Equipo empleado:

PL12DC3ABK

PRORELAY

SF581A

DS-PHA64-LP

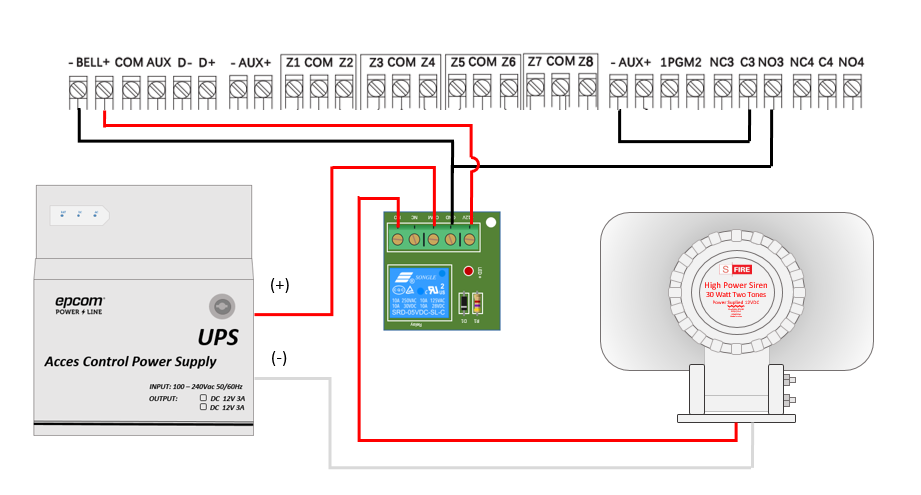

a) Realice el siguiente diagrama de conexiones:

b) Configure la salida 3 de relé respecto a lo siguiente:

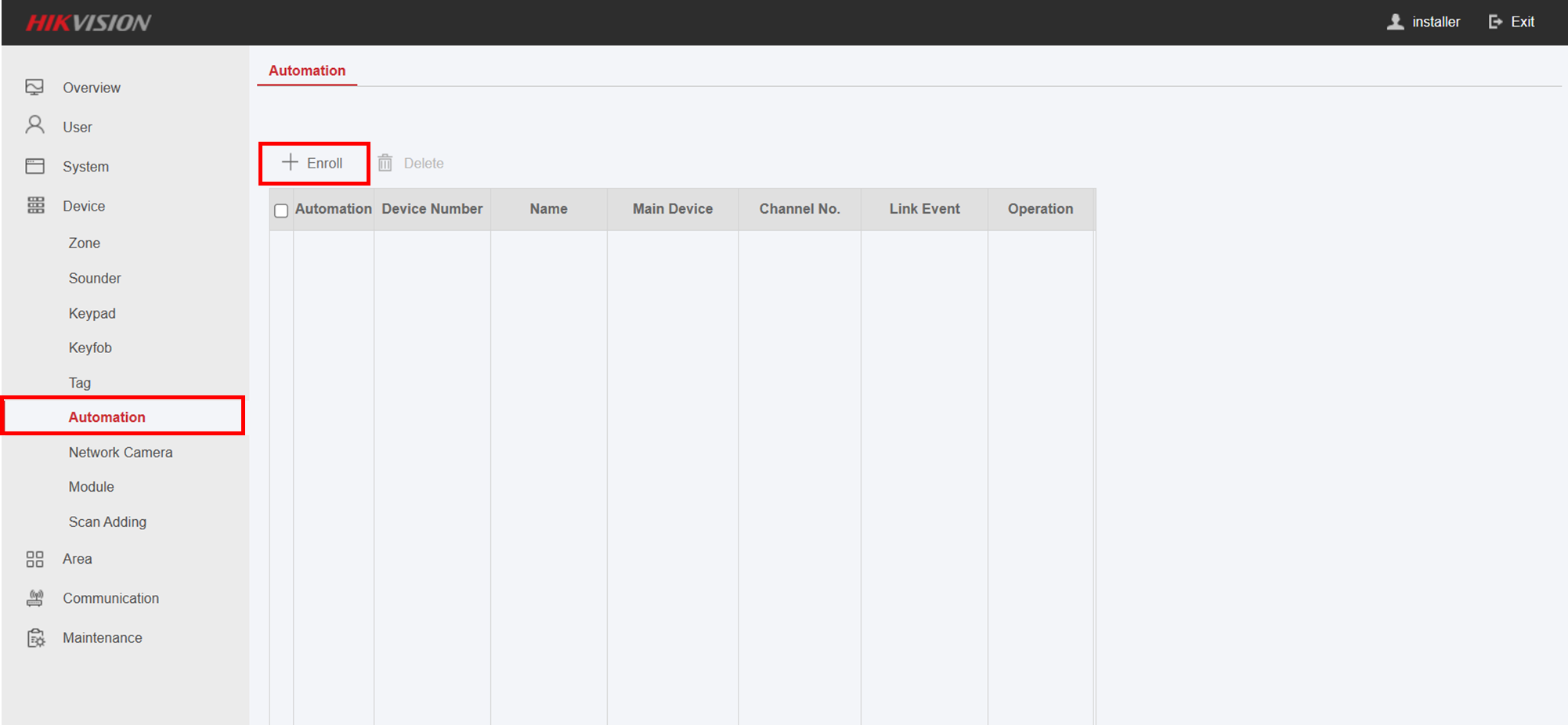

Ingrese a "Devices"/Automation y presione "Eroll"

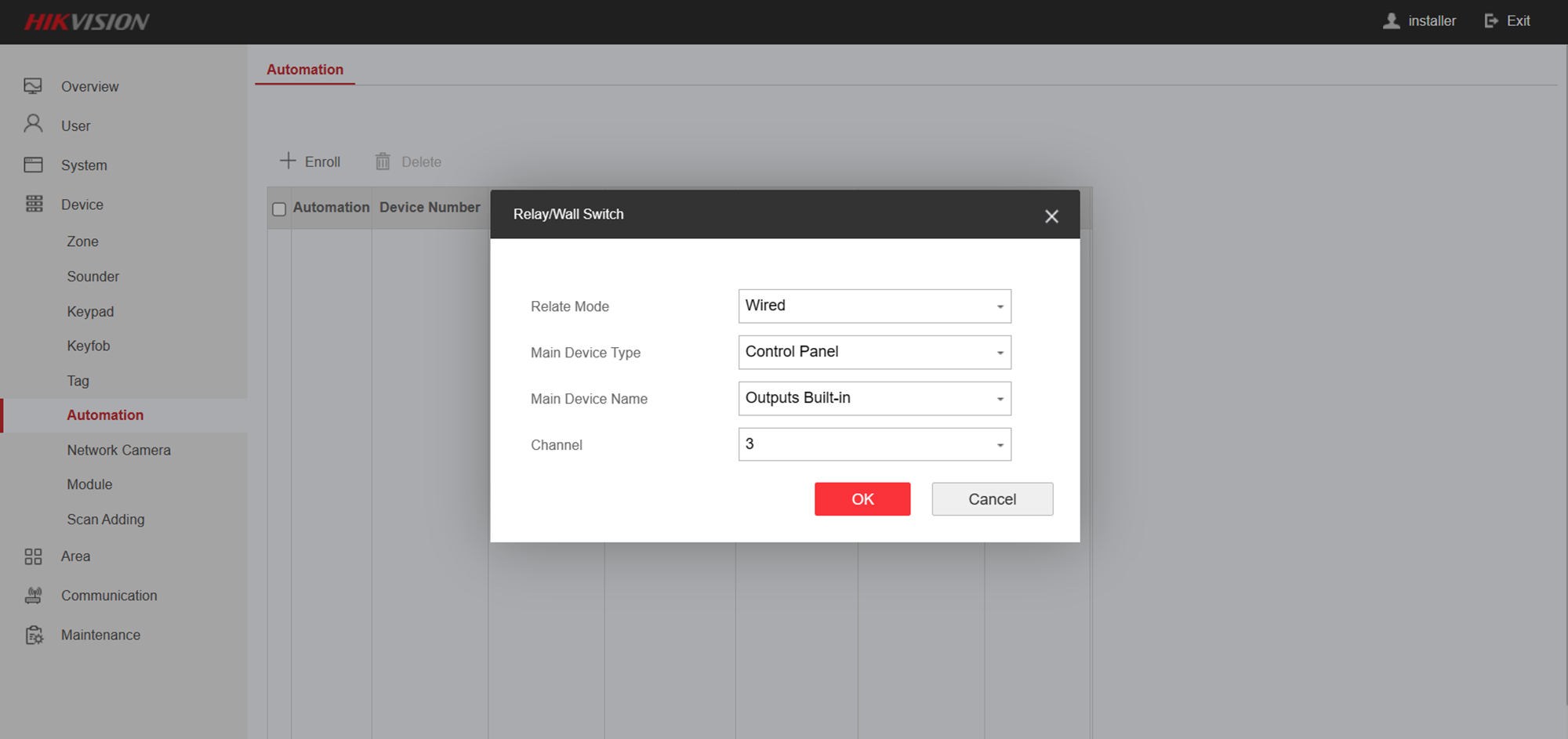

Seleccione la opción "Wired" y coloque los parámetros como se muestran. Presione "Ok" para avanzar.

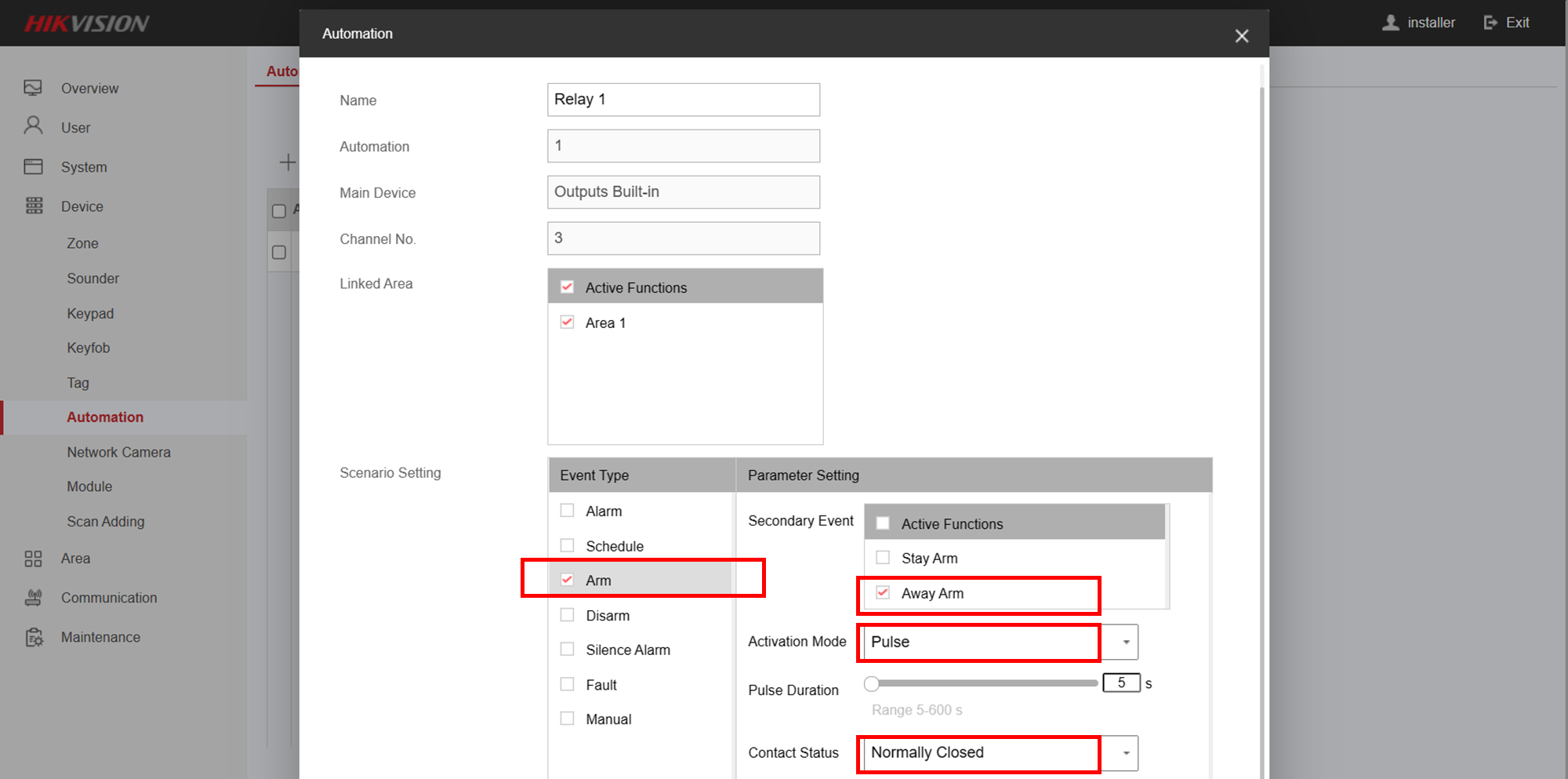

Para la confirmación de armado programe lo siguiente:

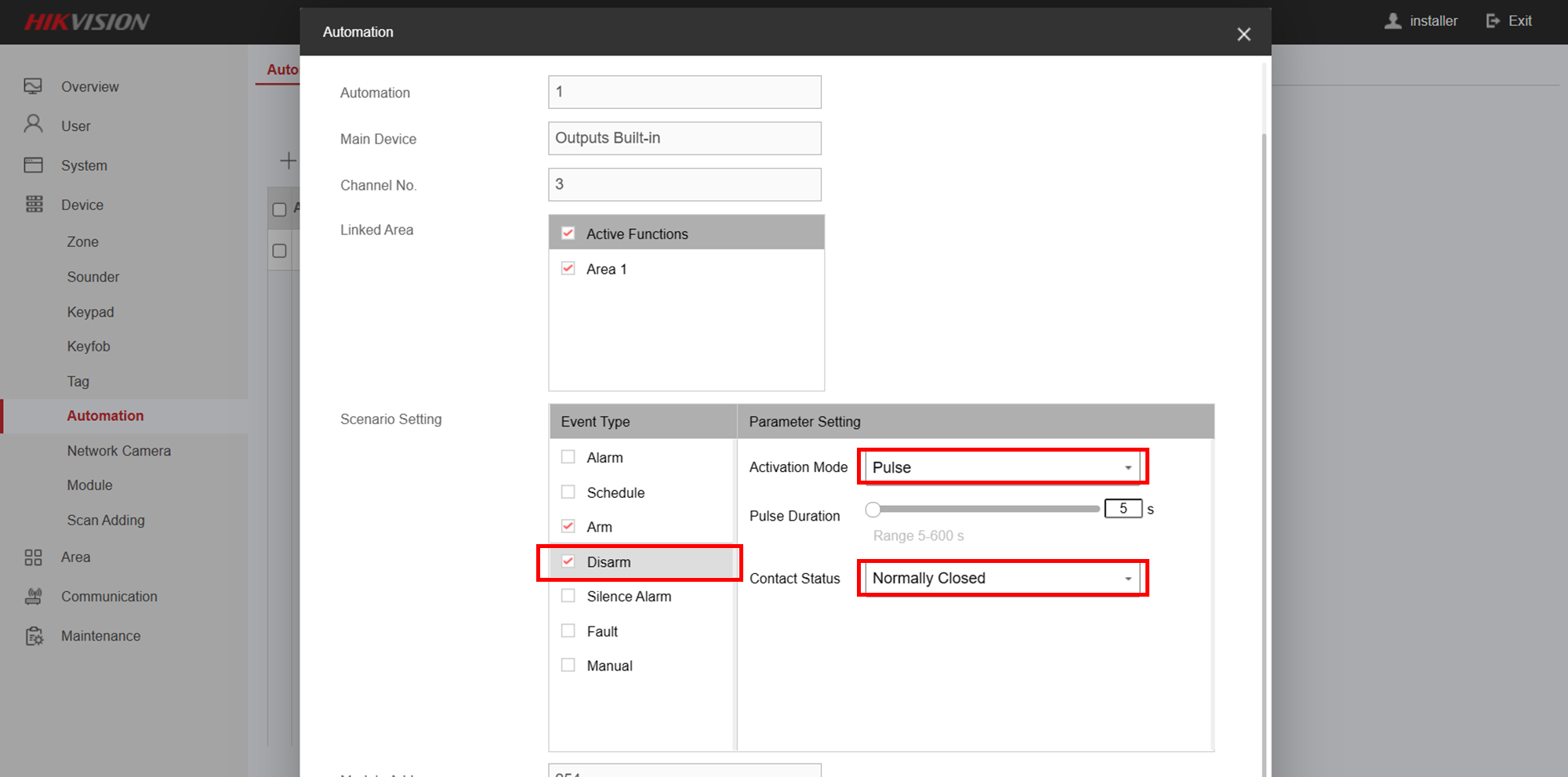

Para la confirmación de desarmado programe lo siguiente:
