Grandstream - Prueba de loopback para comprobar funcionamiento de puertos FXO en conmutadores UCM6xxx

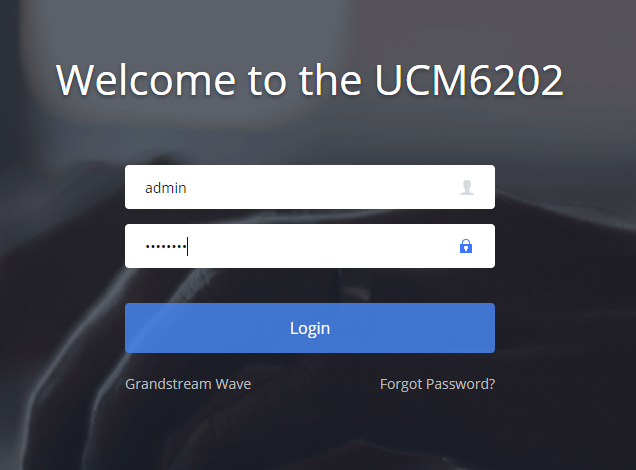

Paso 1 - Ingrese a la interfaz de administración de la central UCM.

Paso 2 - Crear extensión FXS

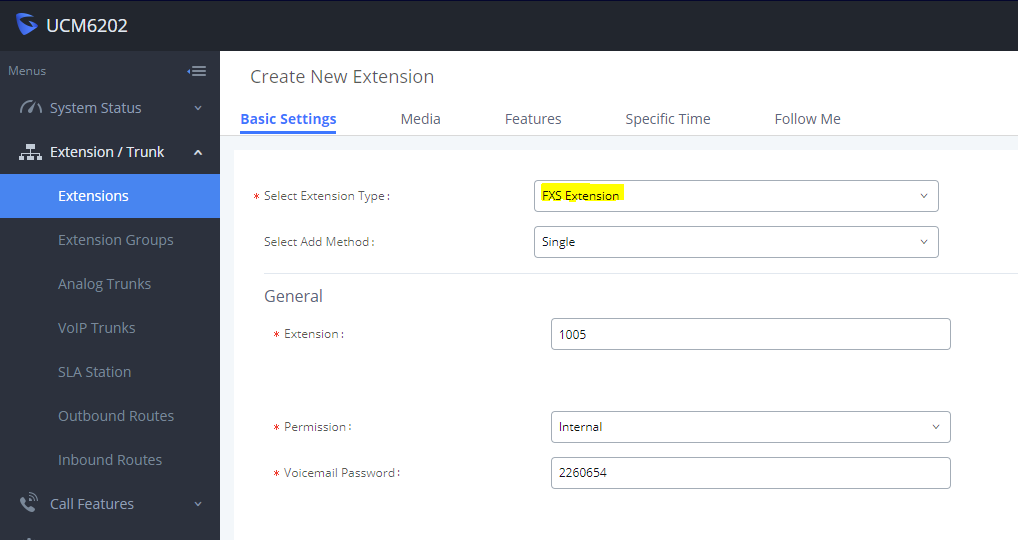

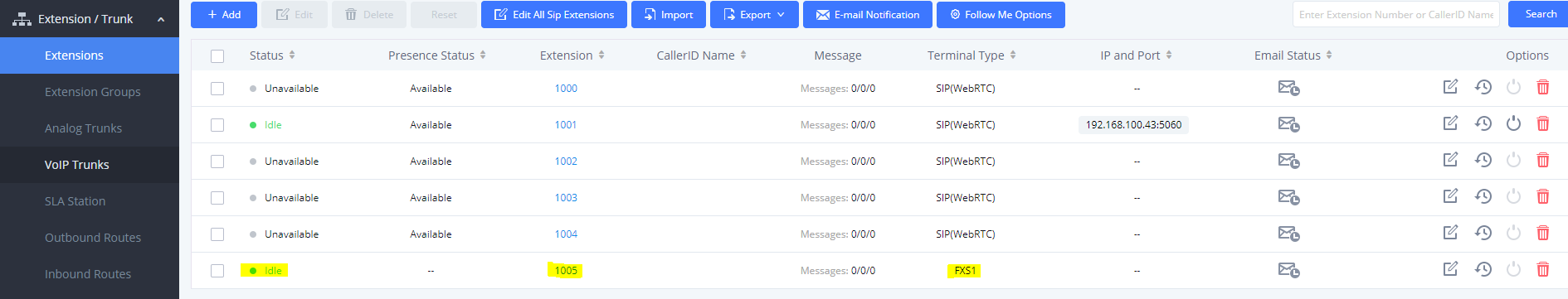

Ingrese al menu Extensión / Trunk -> Extensions y añada una nueva extensión de tipo: FXS Extension, al finalizar Guarde y Aplique los cambios.

Paso 3 - Crear una troncal analógica en el puerto FXO que se vaya a evaluar.

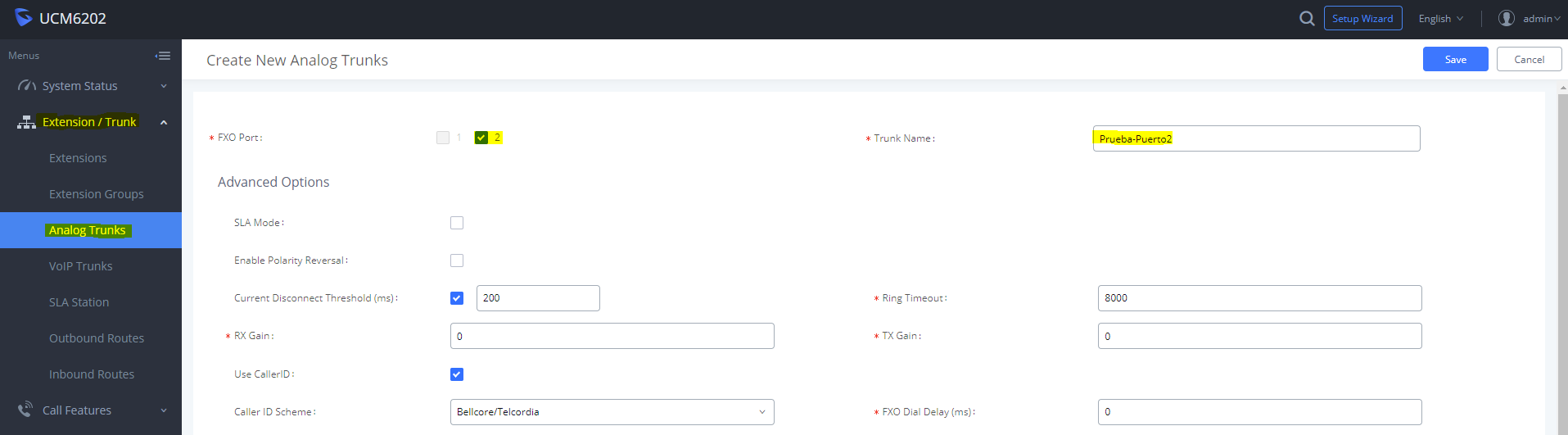

Diríjase a la sección Extensión / Trunk > Analog Trunks y añada una nueva troncal analógica, agregue únicamente los parámetros necesarios para la prueba, a continuación se muestra un ejemplo. Guarde y Aplique los cambios.

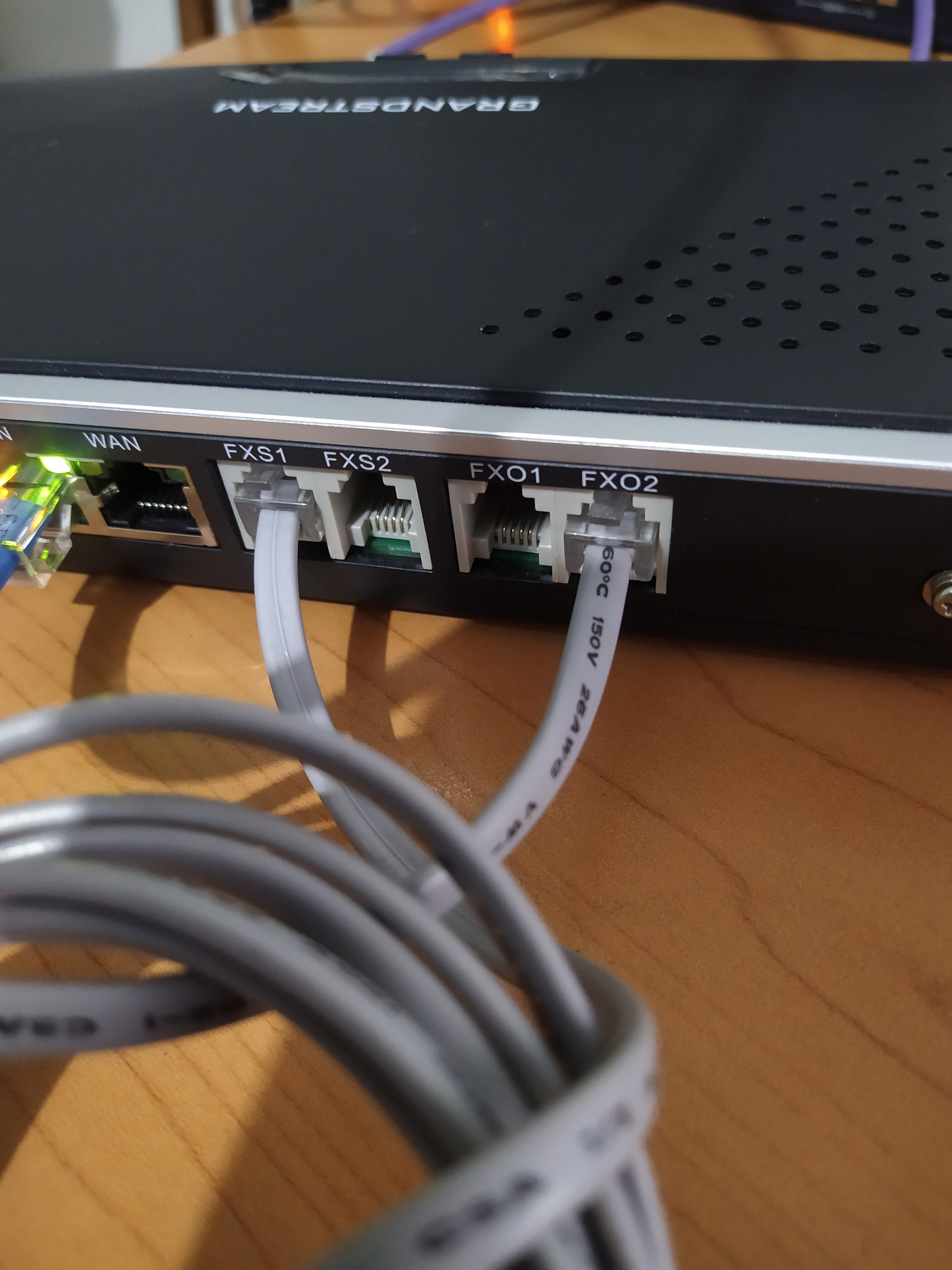

Paso 4 - Conecte los puertos FXO y FXS mediante un cable

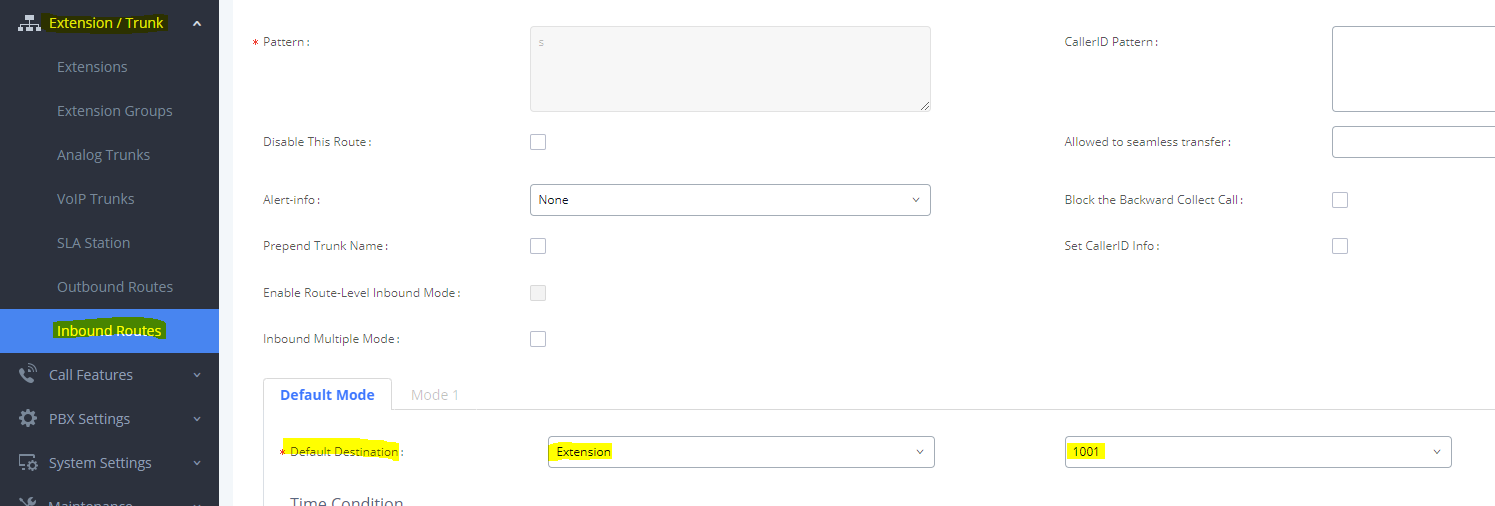

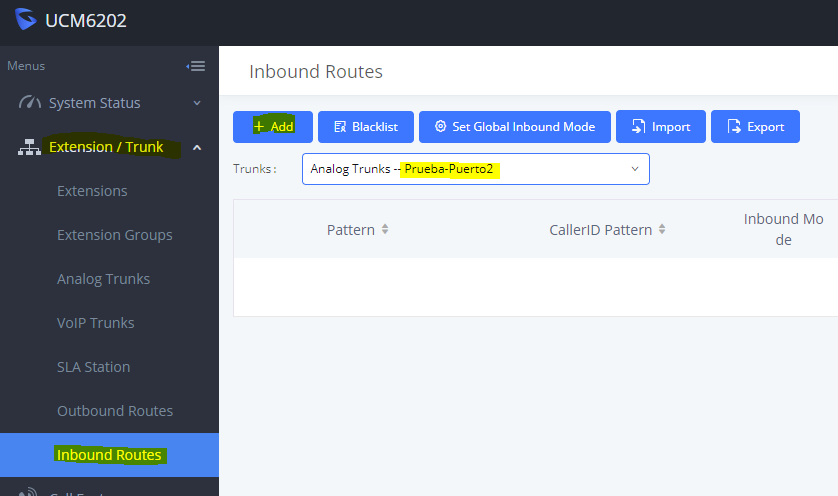

Después de haber realizado la conexión, añada una regla de entrada para la troncal analógica que redirija la llamada a una extension, en este ejemplo se realizo con la 1001, la cual esta registrada en un teléfono GXP-1625.

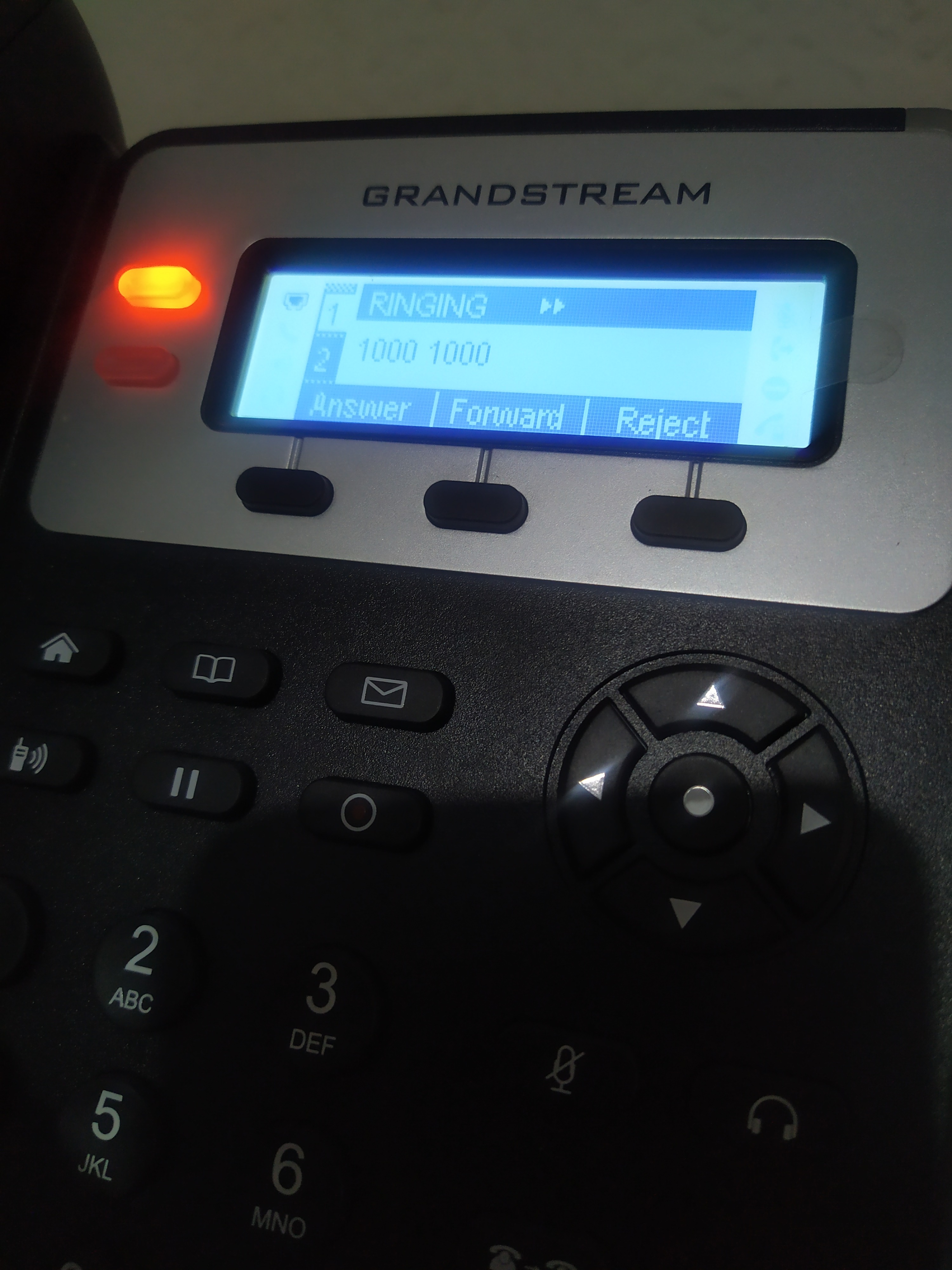

Marque a la extension FXS que se configuro al inicio para probar que el puerto FXO reciba la llamada. Al hacer esa marcación el teléfono deberá de estar recibiendo la llamada, esto indicara que el puerto FXO de la central UCM se encuentra funcionado correctamente.
