FAAC - Programación del recorrido de apertura y cierre con desaceleración de un motor 412 empleando la tarjeta 455 D
En este articulo se muestra como realizar la configuración de la carrera de apertura y cierre mediante grabación del recorrido con desaceleración empleando un motor FAAC 412.

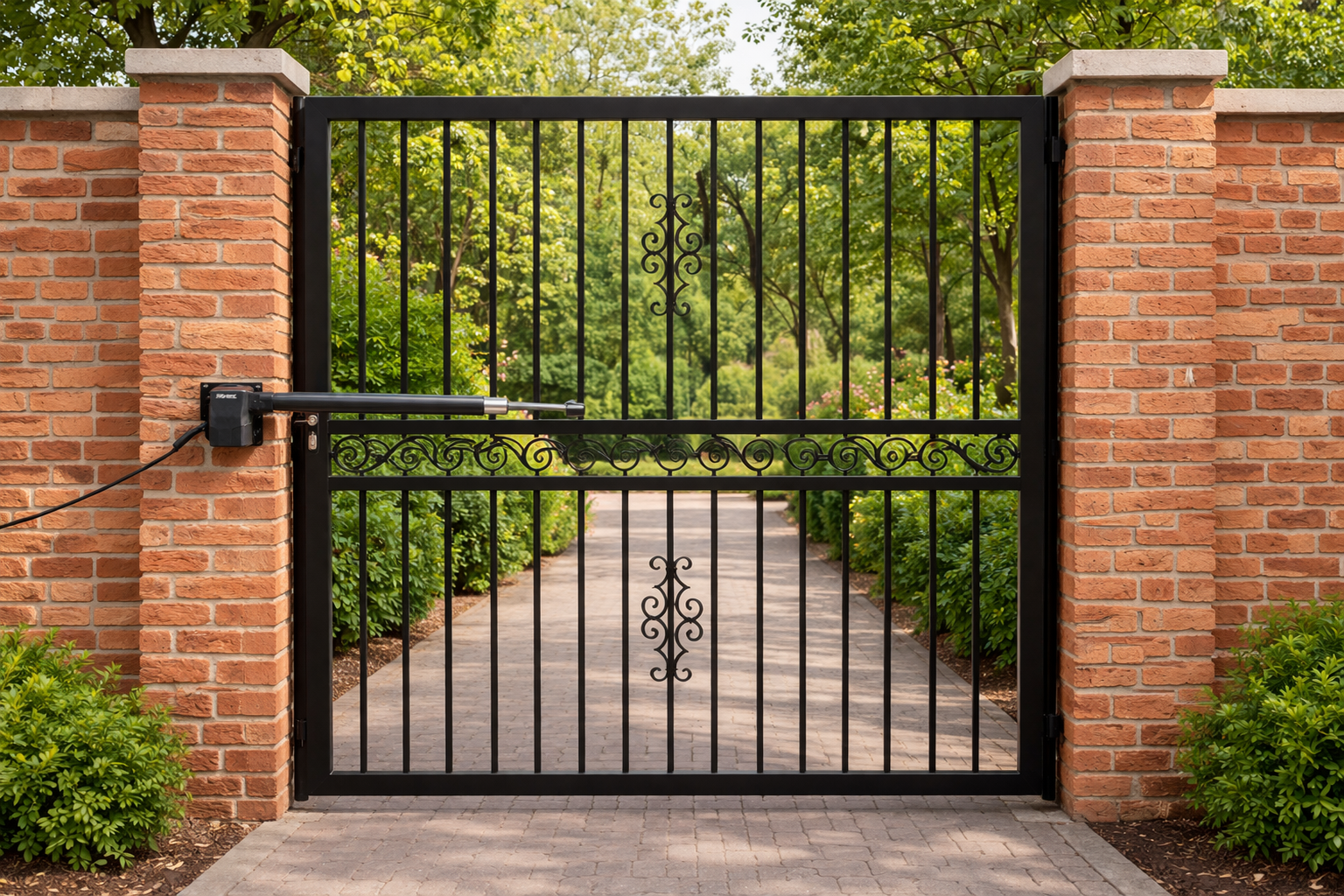

Paso 1: Dirección de operación del motor.

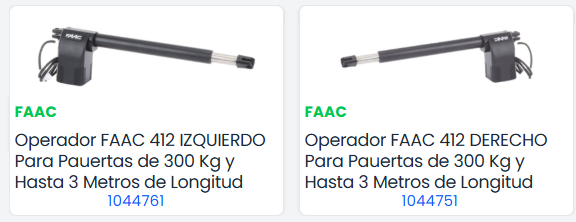

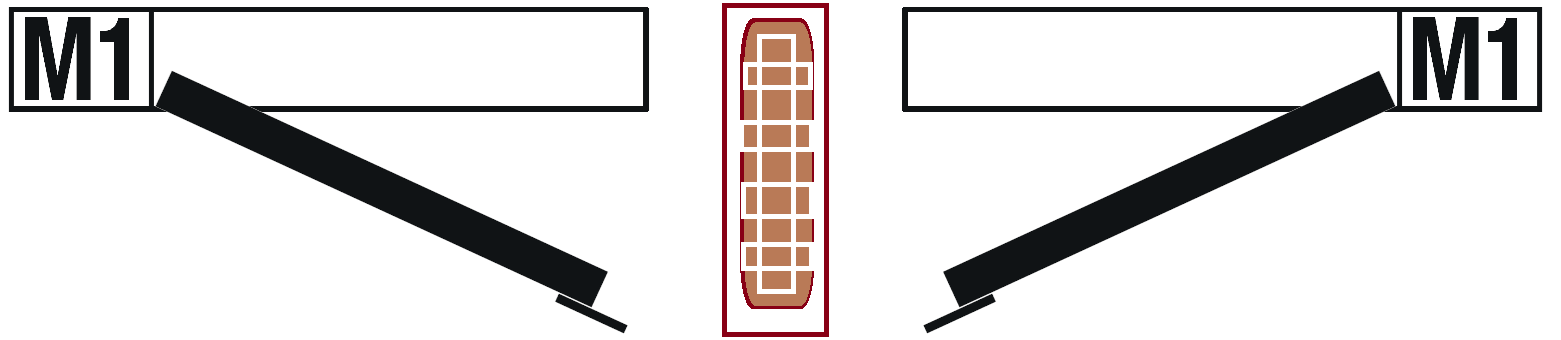

Determine si en su instalación va a emplear el motor Izquierdo o derecho.
Paso 2: Conexión del motor.

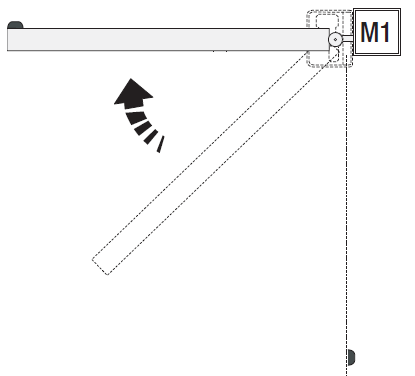

Conecte el motor y corrobore el sentido de apertura: Si el primer impulso de OPEN A manda un cierre; retire la tensión e invierta en la regleta de bornes de la 455D, las fases del motor eléctrico (cables marrón/rojo y negro).
IMPORTANTE: Para un solo motor; debe conectar en las borneras marcadas para M1, en la regleta de la placa FAAC 455D
Paso 3: Configure aprendizaje completo.
IMPORTANTE: Cuando está presente solo una hoja, hay que realizar igualmente toda la secuencia. Cuando termina la apertura de la hoja 1; hay que dar 5 impulsos de Open A hasta que la hoja empiece a cerrarse, y seguidamente se continua con el procedimiento.

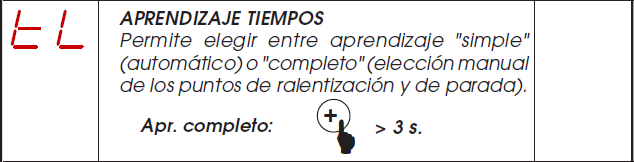

Con la hoja cerrada, ingrese "PROGRAMACIÓN BASE" y seleccione la función APRENDIZAJE TIEMPOS (tL), presione durante más de 3 segundos el pulsador +
La hoja 1 comienza a abrir
_______________________________________________________________________________________
Mediante impulsos de OPEN A (con el pulsador {9 - 14} o con el control remoto), se mandan las funciones siguientes:
_______________________________________________________________________________________
1° OPEN - Ralentización en apertura hoja 1
2° OPEN - Parada en apertura hoja 1 (Continuo)
3° OPEN - (Continuo)
4° OPEN - (Continuo)
5° OPEN - (Continuo)
6° OPEN - (Continuo) Movimiento de cierre hoja 1
7° OPEN - Ralentización en cierre hoja 1
8° OPEN - Parada en cierre hoja 1

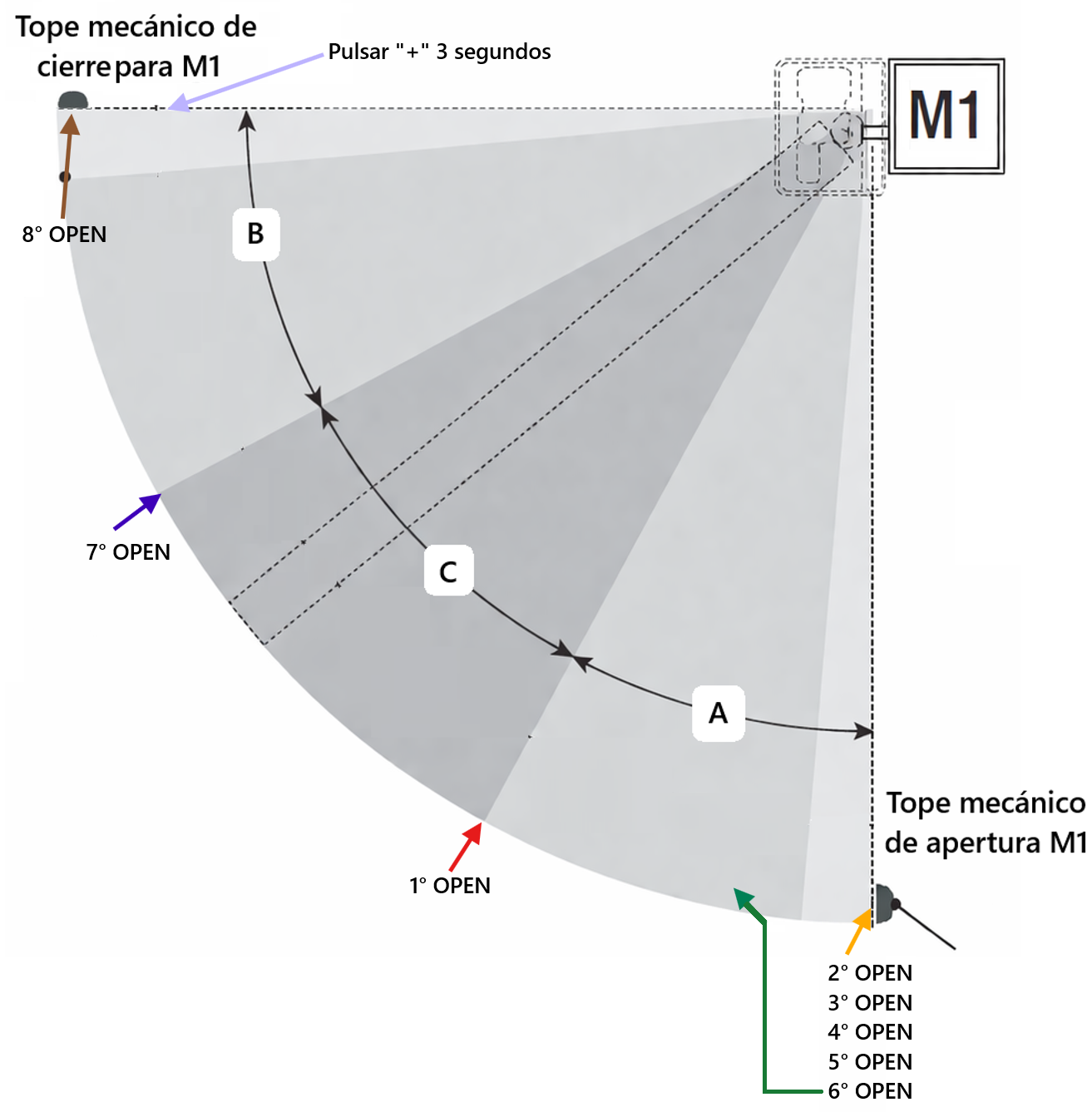

En la siguiente imagen se ilustra el ciclo completo del aprendizaje de la carrera, mostrando las áreas de desaceleración en la apertura (A) y en el cierre (B); así como, las áreas donde el motor avanza a velocidad normal (C)..
