FAAC: Conexión de Faac620 con semáforo indicador.

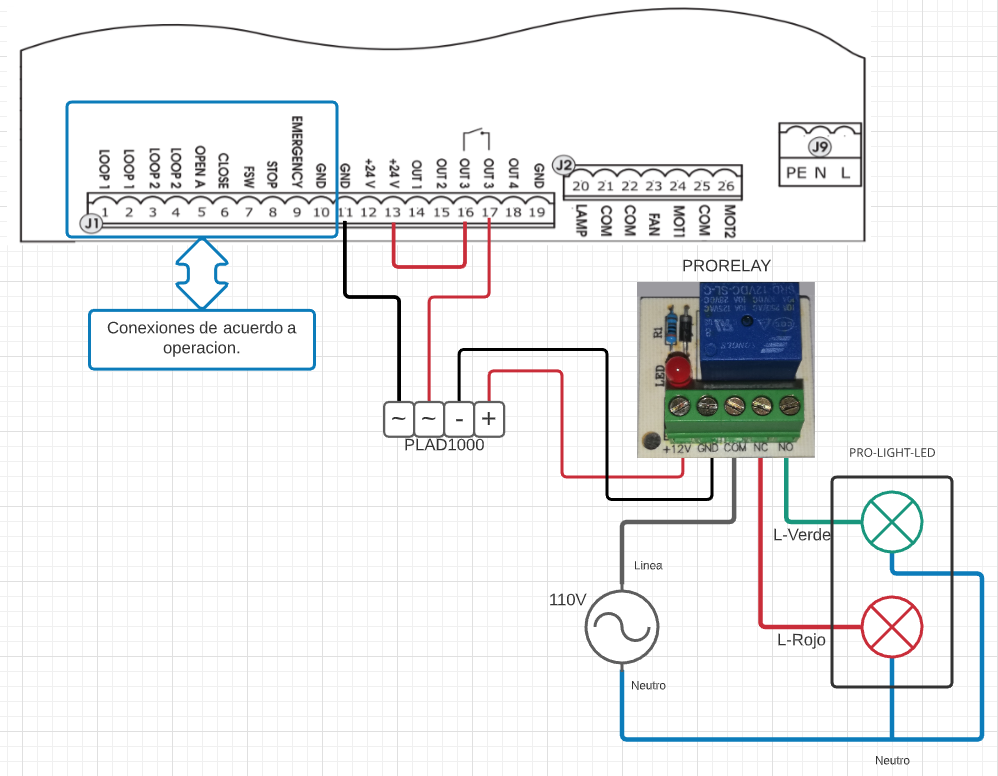

En el siguiente diagrama de conexión podemos ver como implementar un semáforo de dos luces a una barrera FAAC620 para que nos indique el estado de la misma.

para ello se utilizaron los siguientes accesorios aparte de la barrera.

Semáforo: PRO-LIGHT-LED

Convertidor de 24v a 12v: PLAD1000I.

Relevador: PRORELAY.

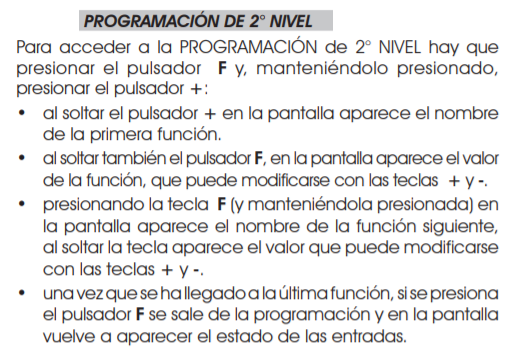

Para configurar la salida 3 es necesario entrar a segundo nivel de programación.

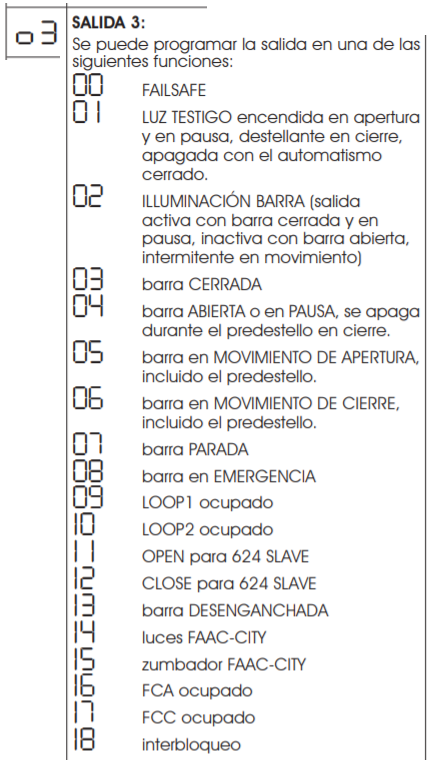

Después seleccionamos la opción de acuerdo a como busquemos que opere el semáforo se sugiere usar la función "04".
