Epcom Titanium / Extensores de vídeo - Procedimiento para Control de Matriciales HDMI
A continuación se muestran los pasos a seguir para realizar la conexión y control de extensores de video TT-X83-MATRIX-4.0.
Descarga de software recomendando HDbitT
Consultar procedimiento de Instalación de HDbitT en Windows
Consultar procedimiento de Instalación de HDbitT en Android
Descargar el manual de usuario TT-683-MATRIX-4.0
¿Cómo funciona el modelo TT-683-MATRIX-4.0 ?

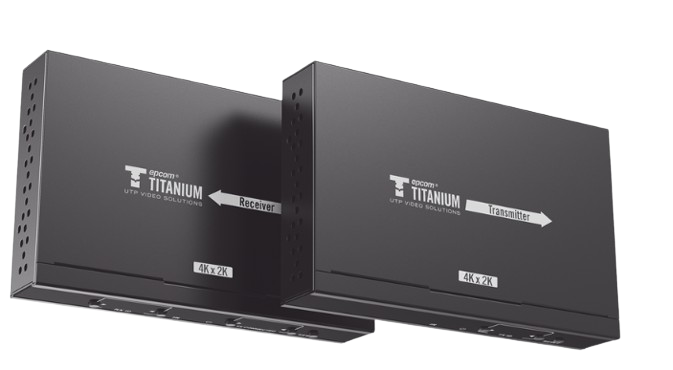

El modelo TT-683-MATRIX-4.0 se conforma de un equipo transmisor (TX) y receptor (RX) capaces de realizar la transmisión de señales de vídeo y audio a través de una red IP en acompañamiento de un switch con protocolo IGMP.
Para controlar estos dispositivos, se debe tener en cuenta que utilizan el protocolo IGMP, que es un mecanismo para gestionar el envío y la recepción de paquetes multicast. El protocolo IGMP permite que los dispositivos se unan o abandonen grupos multicast, que son conjuntos de direcciones IP que identifican flujos de datos específicos.
Pasos para Configurar un Extensor Matricial HDMI y un Switch con Protocolo IGMP
1. Conexiones RJ45 de Switch IGMP con Extensores TT-683-MATRIX-4.0.
2. Control Manual sin Computadora de ID Transmisor (TX) y Extensor (RX).
3. Control con Computadora Windows de ID Transmisor (TX) y Extensor (RX) con HDbitT.
4. Control con Dispositivo Android de ID Transmisor (TX) y Extensor (RX) con HDbitT.
