Epcom - Como instalar la caja de conexiones modelo DS-1280ZJ-XS-AX
Instalación de la caja de conexiones DS-1280ZJ-XS-AX utilizando una cámara Turbo.
Instalación del DVR

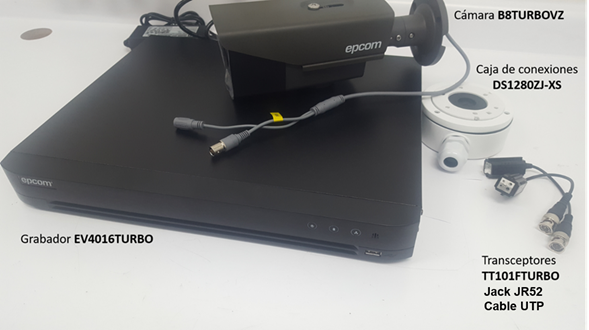

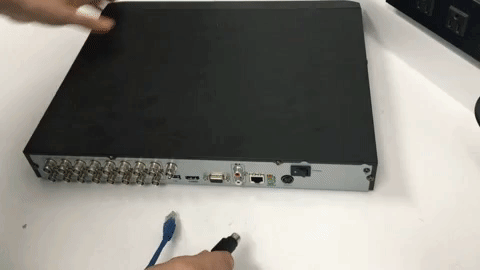

Posicione el DVR en el sitio donde realizara la instalación.
Conecte el DVR con la fuente de alimentación que incluye en su caja y los accesorios como:
-Mouse.- Para realizar las configuraciones en su dvr.
-Cable de Red.- Si desea ver las cámaras por internet o agregar su DVR a una red para administrarlo vía web y agregar cámaras IP.
-Cable HDMI.- Conéctelo al monitor donde visualizara las configuraciones del grabador y las cámaras.
Instalación de la caja de conexiones.

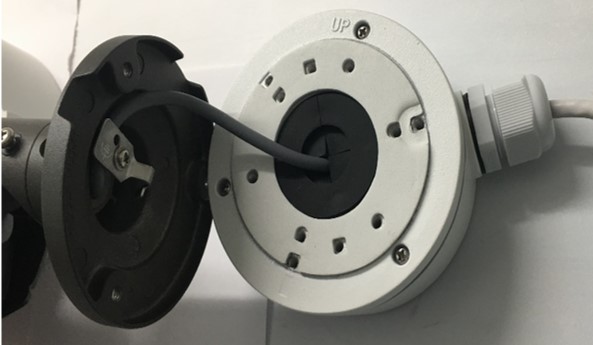

Instale en pared la caja de conexiones modelo DS-1280ZJ-XS-AX.
La caja cuenta con dos salidas para el cable, una en el centro para cuando requiera pasar al otro lado de la pared y otra al lado para cuando requiera guiar el cable por la pared.
Este es un ejemplo:

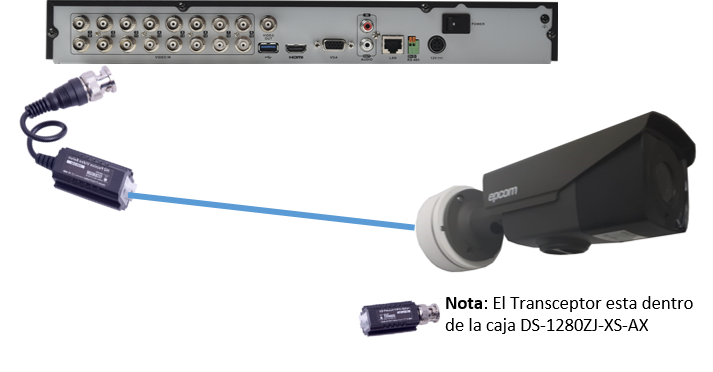

Conecte de los Transceptores al cable UTP.
Nota: Es importante que considere la distancia de instalación que soporta el cable UTP para alimentar una cámara, ya que puede utilizar otros cables 100% CU de un calibre que le de mayor distancia y rendimiento.
Consulte la Tabla de distancias en Transceptores (Baluns) Epcom Titanium: https://www.syscom.mx/producto/TT-101-F-TURBO-EPCOM-TITANIUM-75489.html

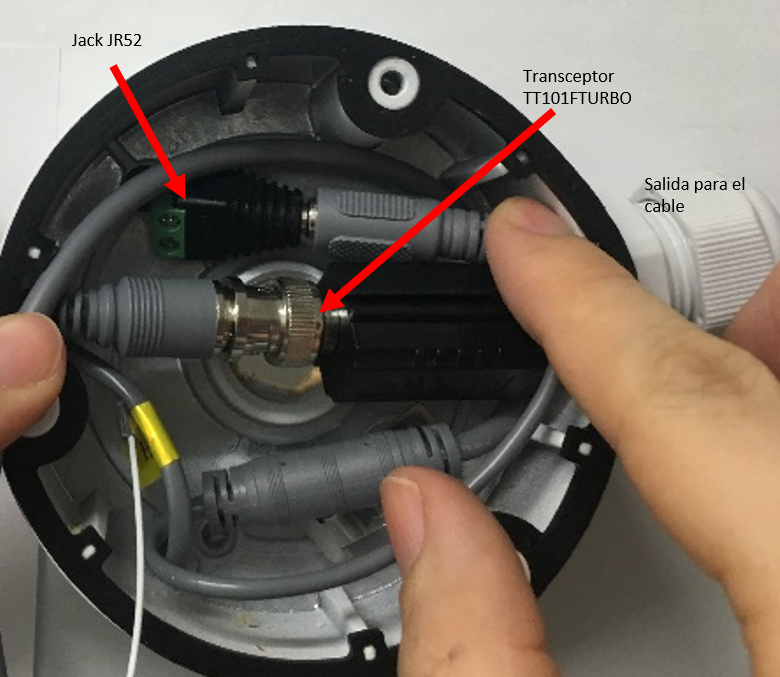

Organice los cables dentro de la caja, conectando el Transceptor correspondiente a la cámara.

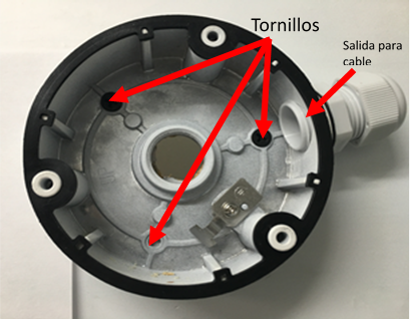

Fije con los tornillos la cámara a la caja de conexiones.

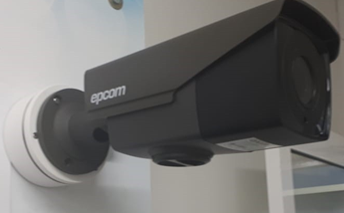

La cámara queda de la siguiente forma.
Conecte el Transceptor correspondiente al DVR.
Energice la cámara con una fuente de 12VCD
A partir de este momento ya puede visualizar la cámara en pantalla.
