ELK PRODUCTS - Conexión ELK960 con chapa magnética para apertura con retardo.
Jesús Manuel Galván GarciaÚltima actualización hace 4 días

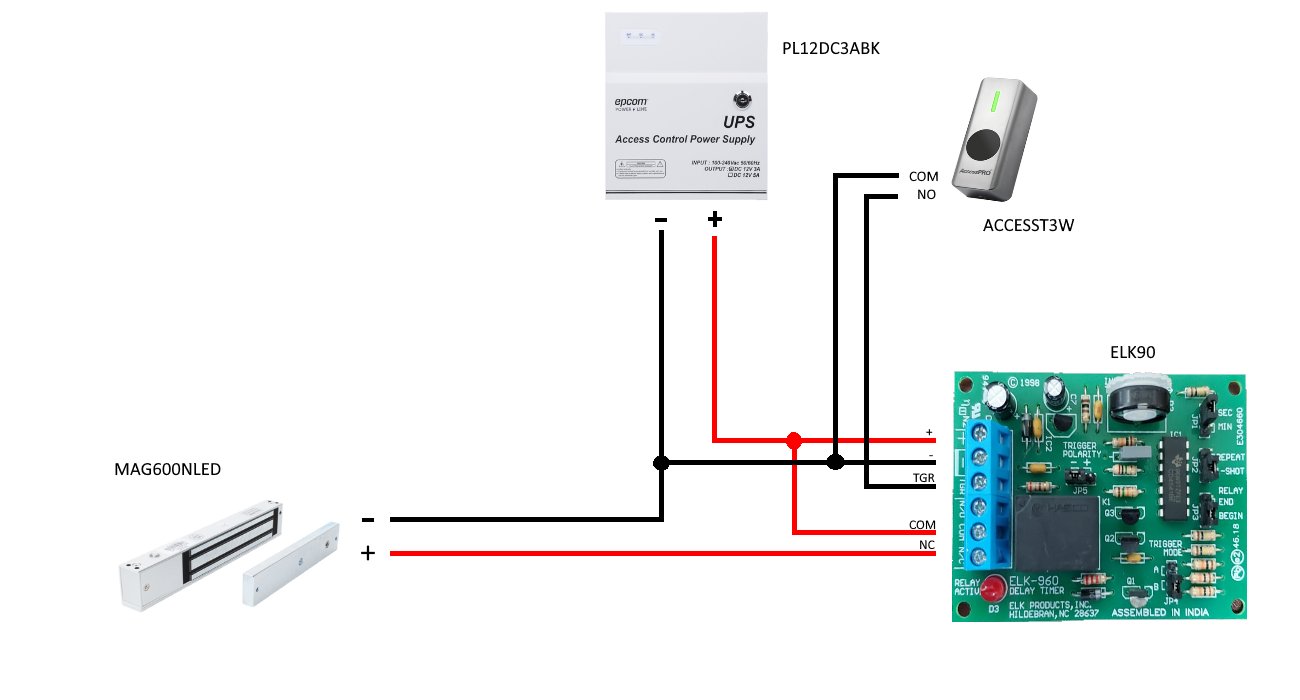

En este articulo se puede apreciar la conexión del relevador con temporizador ELK960 con una chapa magnética para apertura con retardo.
Posición de los jumpers:
JP1 = segundos o minutos dependiendo de la necesidad.
JP2 = 1-Shot
JP3 = Begin
JP4 = Trigger mode: B
JP5 = Negativo
Se recomienda utilizar cable calibre 18 para las conexiones eléctricas.
4 hilos ACCESS-184/5002 hilos ACCESS-182
