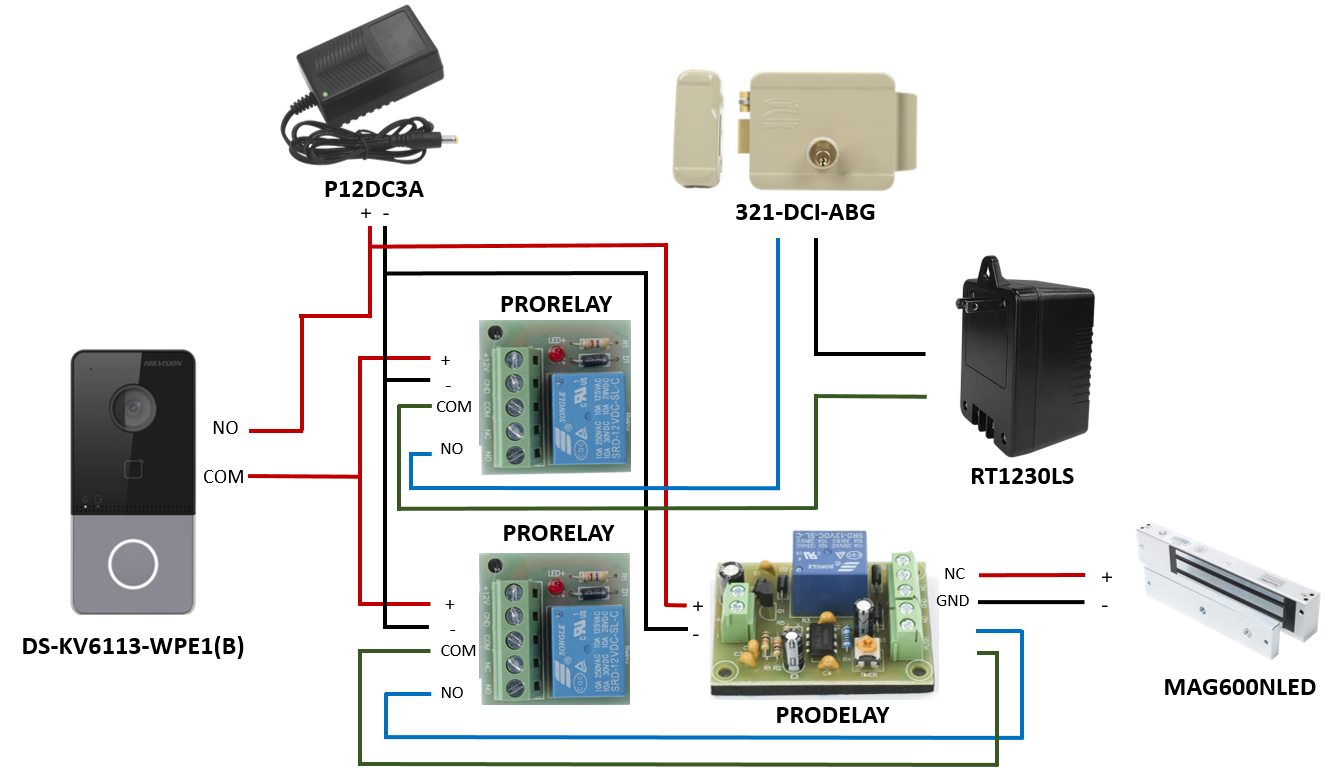

Diagrama de conexión de videoportero con chapa magnética y cerradura eléctrica.

En el siguiente diagrama se muestra la conexión de un videoportero para aperturar una cerradura eléctrica y chapa magnética esta ultima con un delay para mantenerla más tiempo abierta.
