Diagrama de conexión de equipo de control de acceso con 2 chapas magneticas y un botón.

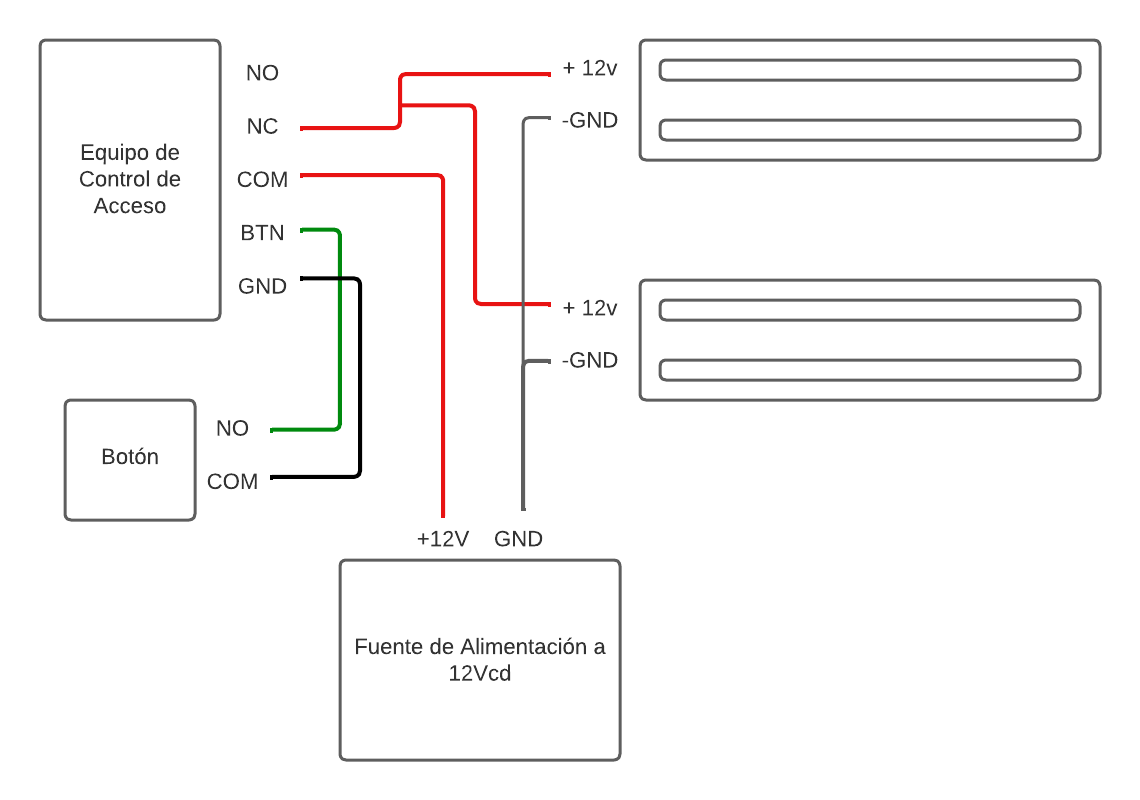

En el siguiente diagrama se podrá observar la conexión entre un equipo de control de acceso con dos chapas magneticas y botón de liberación.

Hay que tomar en consideración que en el siguiente diagrama se omiten las alimentaciones del equipo de control de acceso y del botón (en dado caso que este necesite alimentación).
