Diagrama de conexión ACCESRIM con receptor PROR400

Conexión entre cerradura eléctrica ACCESSRIM y receptor PROR400 alimentado con la fuente RT1230LS

Francisco Xavier Felix HernandezÚltima actualización hace 5 días

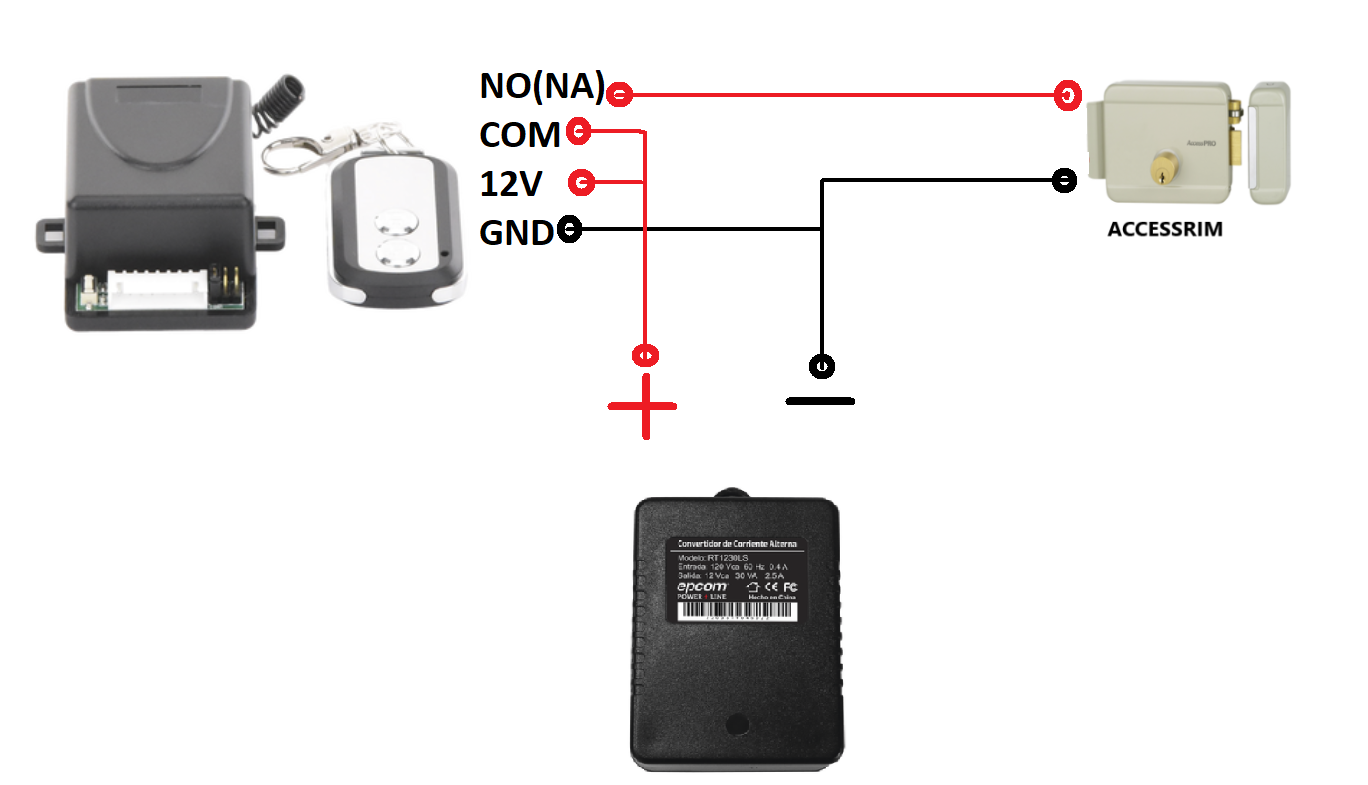

En el siguiente artículo, se comparte el diagrama para la integración del receptor PROR400 en la cerradura eléctrica ACCESRIM, con la finalidad de poder activar mediante su salida NO, la cerradura eléctrica a distancia utilizando el control remoto incluido en este dispositivo.

Para esta solución se requiere de los siguientes artículos:

*Cerradura eléctrica ACCESSRIM

*Receptor PROR400

*Fuente de voltaje RT1230LS
