En este articulo podremos conocer los pasos para configurar un Failover en los equipos SMB de Ruijie:

• RG-EG105G-V2

• RG-EG210G-E

INTRODUCCIÓN

VPN

Red Privada Virtual: Es una tecnología que nos sirve para interconectar 2 o más redes privadas que se encuentren en diferente sitio o bien un cliente remoto hacia la red de una empresa.

• PPTP: Point-to-Point Tunneling Protocol Ocupa del puerto 1723 en TCP

Nota: Se ocupa de tener una IP pública o dinámica para poder realizar un port forwarding del puerto.

CONFIGURACIÓN

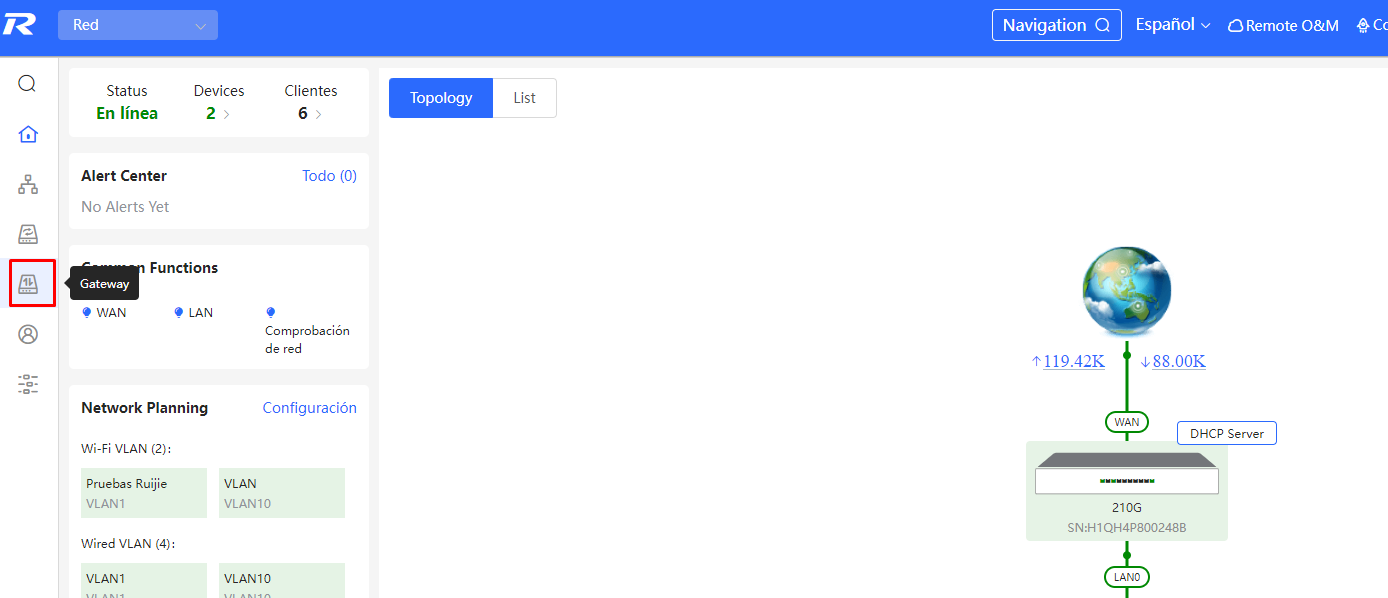

1. Acceder a nuestro Router y seleccionamos la pestaña "Enrutador o Gateway".
​

*Si tiene la IP por default es 192.168.110.1"
​

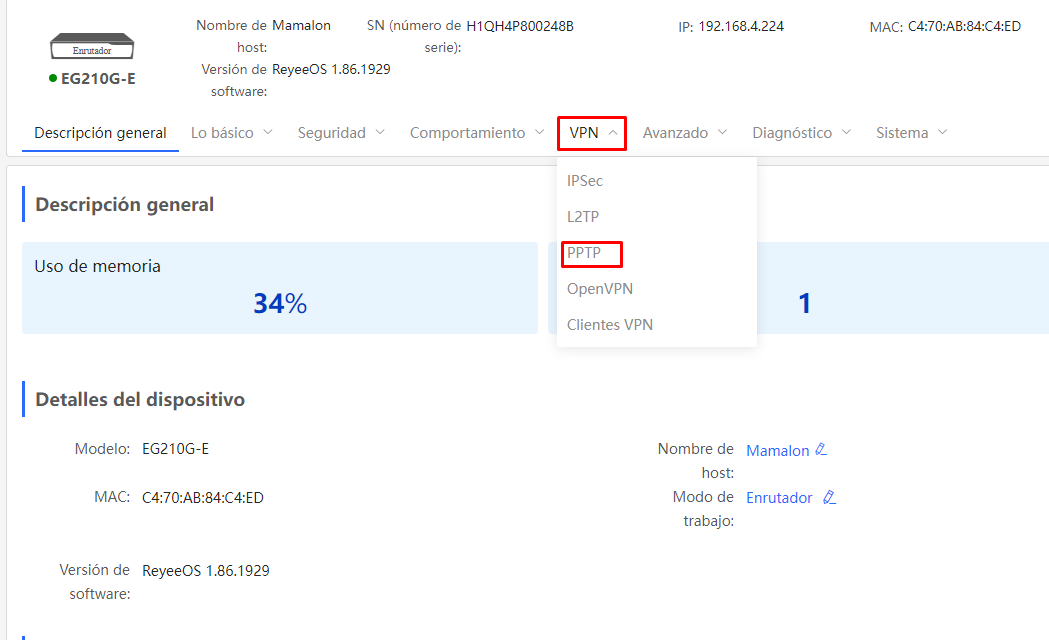

2. Seleccionamos el apartado de VPN -> PPTP

Activamos la opción

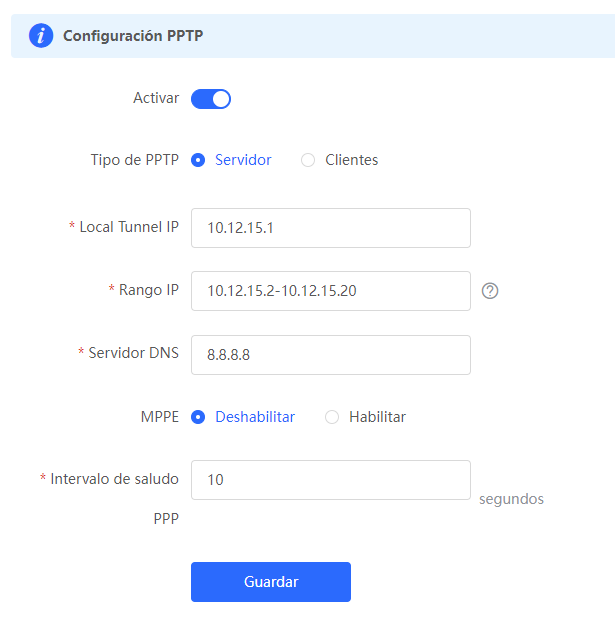

3. Llenamos los siguientes parámetros de la siguiente manera:

• Tipo de PPTP: Vamos a trabajar como Servidor o como cliente de la VPN. (Servidor)

• Local Tunnel IP: LA ip que tendra este equipo dentro del segmento del tunel de la VPN

• Rango IP: Rango de DHCP que entregará a los clientes que se conecten a la VPN

• Servidor DNS: Puede colocar los de google

• MPPE: Encriptación de datos (solo se utilizan con IPSec)

• Intervalo de saludo: Algo corto como 10 segundos.

Guardamos cambios..

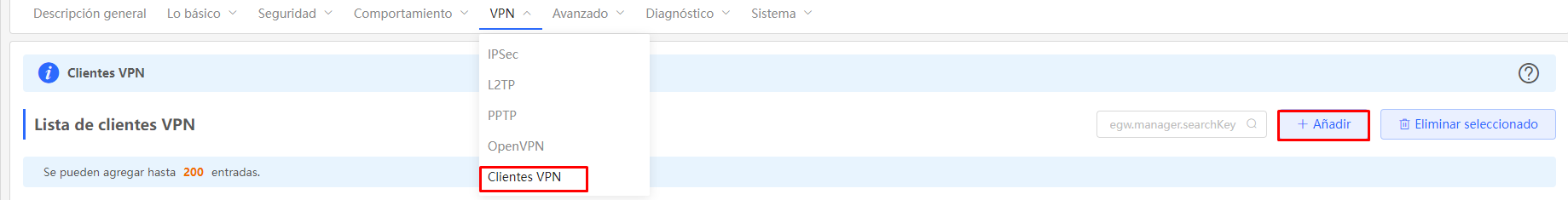

4. Vamos a generar nuestros clientes pueden ser "LAN to LAN" o "LAN to PC", vamos al apartado VPN -> clientes VPN y añademos un nuevo usuario

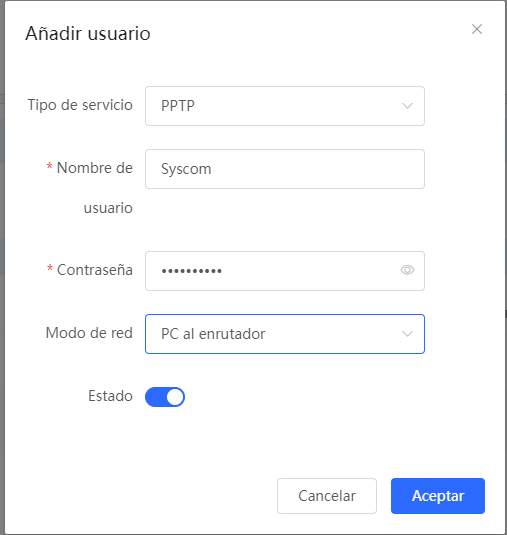

• Agregar usuario para VPN para PC

  • Tipo de servicio: Protocolo que se habilitó (PPTP)

  • Nombre de Usuario: identificamos el usuario (El que se desee sin espacios)

  • Contraseña de usuario: ingrese la contraseña que tendrá dicho cliente VPN

  • Modo de Red: PC al enrutador

  • Estado: Habilitar

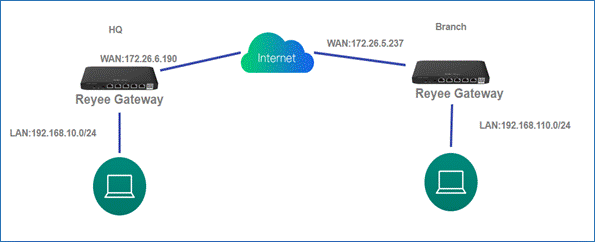

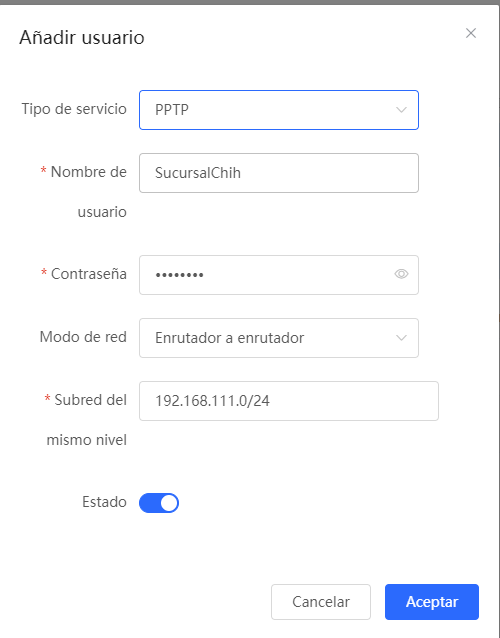

• Agregar usuario para VPN LAN to LAN

  • Tipo de servicio: Protocolo que se habilitó (PPTP)

  • Nombre de Usuario: identificamos el usuario (El que se desee sin espacios)

  • Contraseña de usuario: *******

  • Modo de Red: Enrutador al enrutador

  • Subred del mismo nivel: Segmento de red de la cual el Router cliente maneja

  • Estado: Habilitar.

COMPROBACIÓN

Si va a realizar la configuración de Router a Router con otro Ruijie puede seguir el manual de: Cliente VPN

Si va a conectar un cliente PC realice dicha configuración referente al sistema operativo que manejará en se cliente VPN
