Conexión XBREC3 a Motor corredizo XBSIZ1200 para agregar mas controles

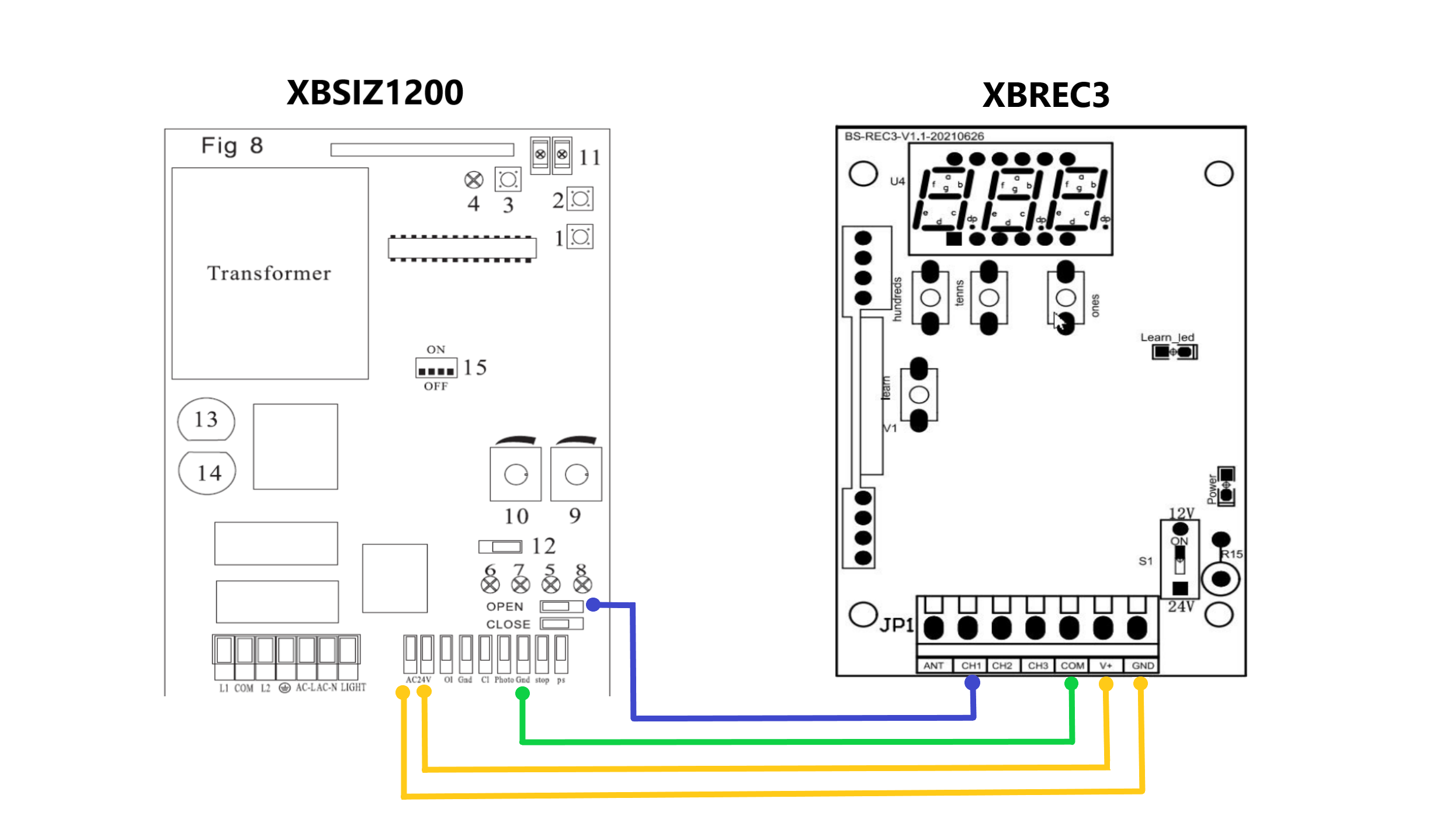

En el siguiente diagrama se muestra la conexión del receptor XBREC3 al motor corredizo XBSIZ1200 para agregar controles adicionales, ya que este receptor nos permite agregar hasta 400 controles con 1 botón o 100 controles utilizando los 4 botones

Nota: Cuando la alimentación es a 24V, favor de colocar el jumper en la posición 24V ( el parámetro de fabrica es 12V).
