Conexión de una chapa magnética al panel Vista 48
El siguiente artículo muestra la conexión para liberación de puertas utilizando el panel Vista 48
Jose Manuel Quezada MendozaÚltima actualización hace 5 días
En un panel VISTA 48 es posible realizar múltiples configuraciones en integraciones, tantas como nuuestra imaginación lo permita.

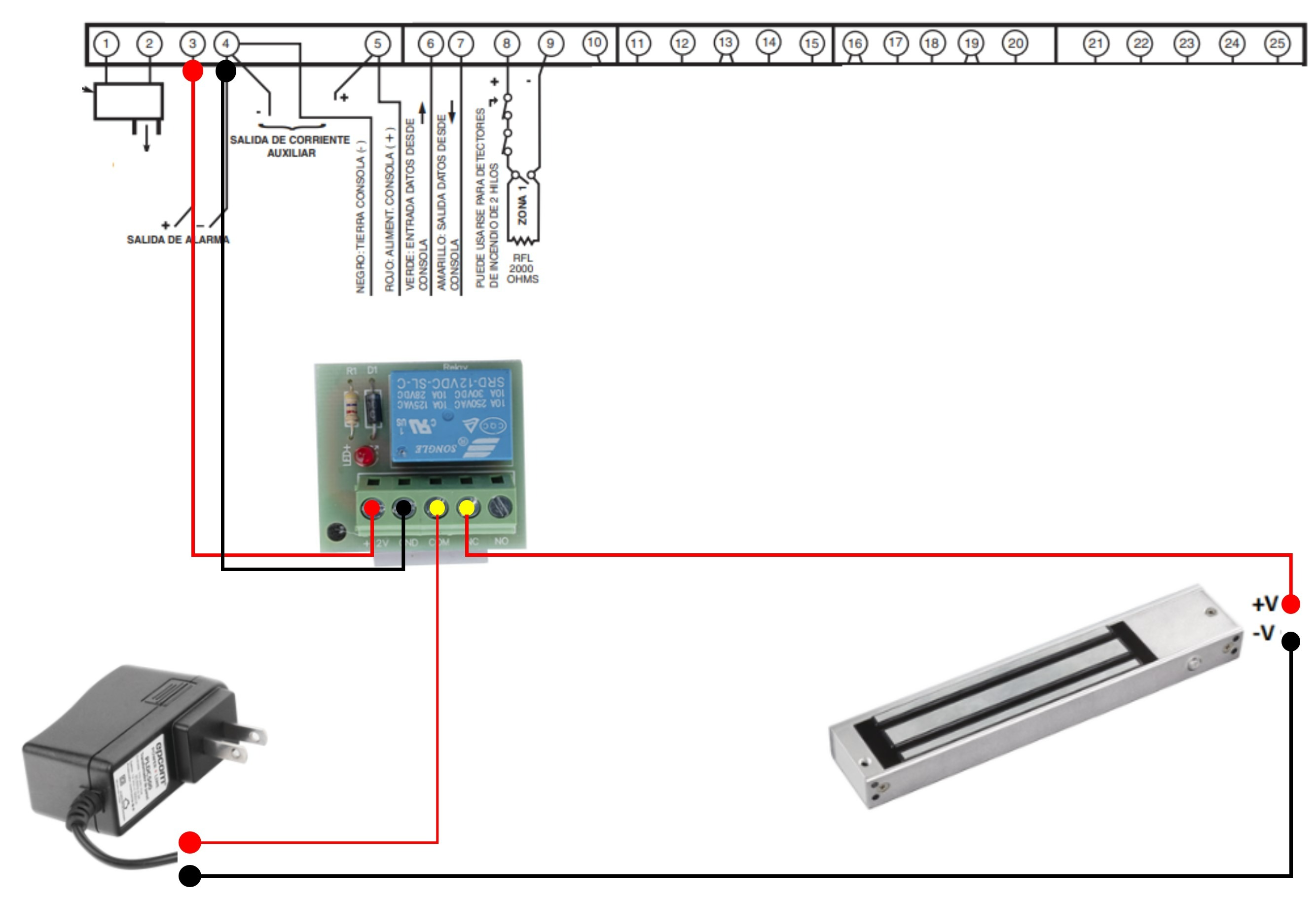

En esta ocasión se muestra el diagrama con el cual podremos incluir un sistema de evacuación liberando puertas que estén utilizando una chapa magnética. Cuando el panel entre en un estado de alarma, se realiza una subida de voltaje que activa el relevador y este funciona como un interruptor que detiene el flujo de corriente eléctrica para liberar la chapa magnética.
