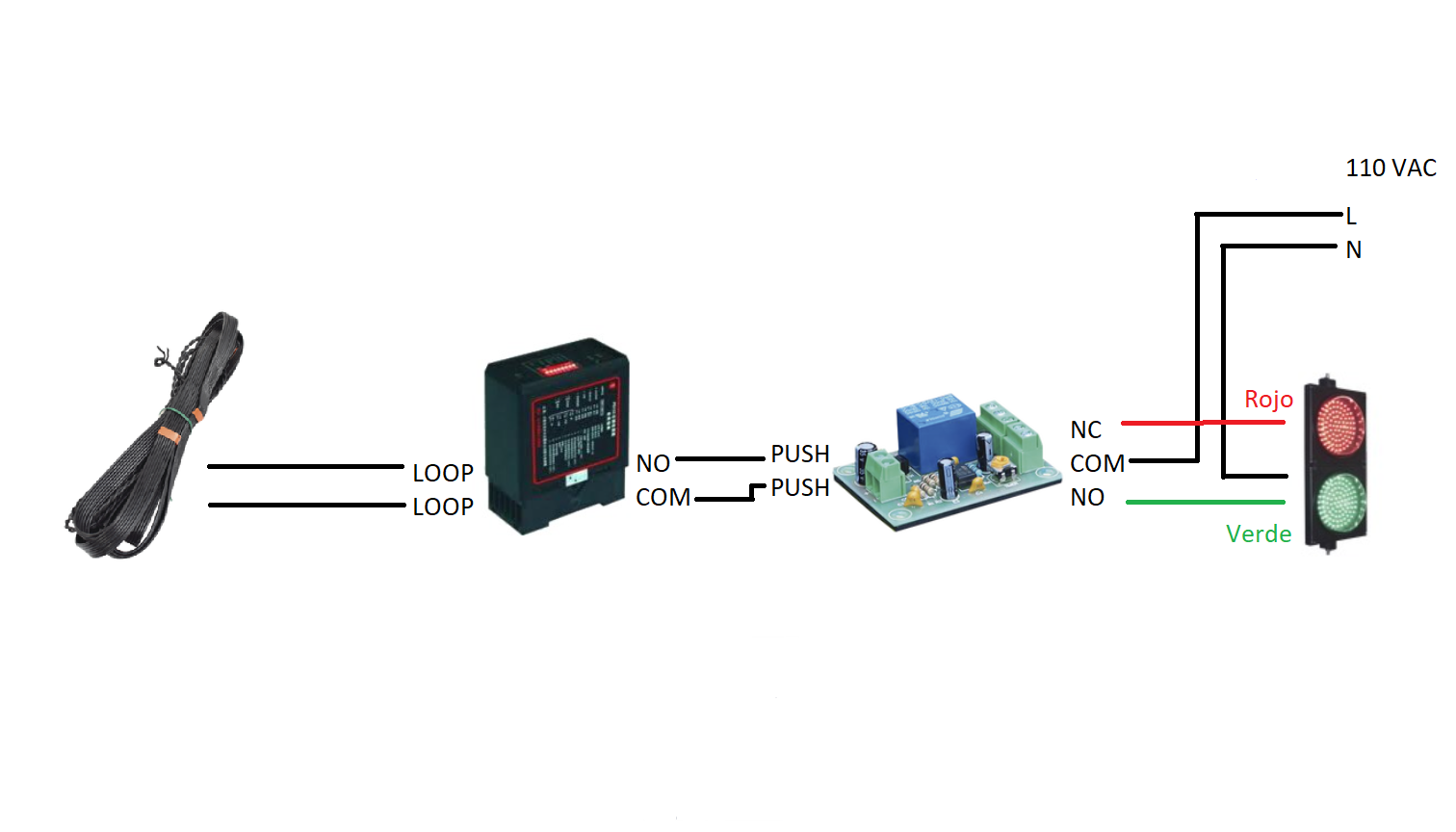

Conexión de sensor de masa XBS-SLDET para activar semáforo con tiempo ajustable

Bornes 7 y 8 del sensor de masa son LOOP.

Bornes NO y COM del sensor de masa son 3 y 4 respectivamente.

Dip switch #7 en posición ON para activar la luz verde cuando el vehículo entre al lazo magnético.
