Conexión de MB160 con timbre externo.

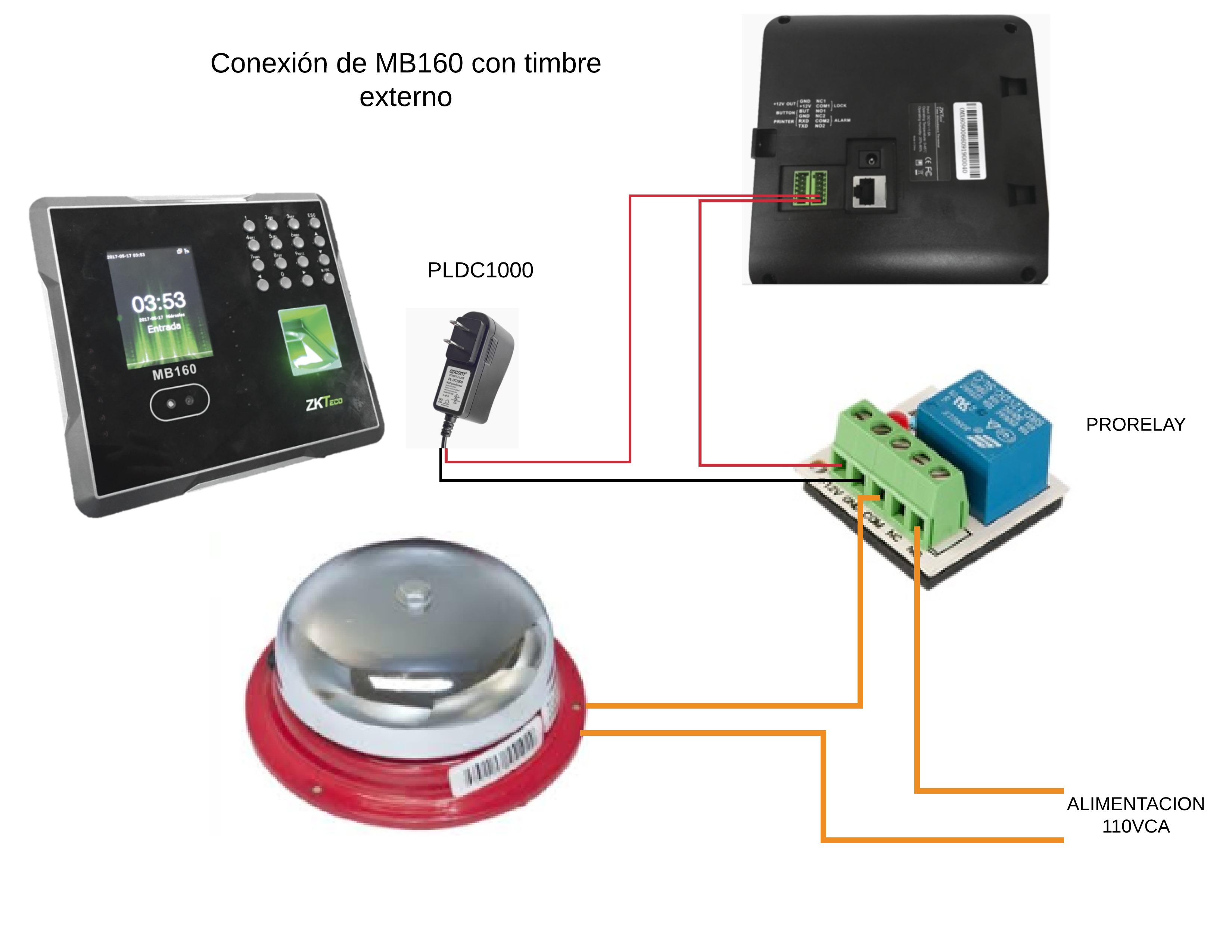

En este diagrama se muestra la conexión del lector MB160 con un timbre externo mediante  un Prorelay (tomar en cuenta el consumo de corriente del timbre que se va a conectar ya que si consume mas de 3 Amp,se deberá colocar un relay de mayor capacidad).
Se debe realizar una actualización de firmware al MB160 para que habilite la opción de timbre externo.Descargar actualización aquí.
