AKUBELA - Agregar dispositivos IR con IR21 en pantallas Akubela
Antes de comenzar
Todas las versiones de firmware del controlador IR IR21 son compatibles con la conexión a paneles y gateways de akubela.
● Alimente el IR21 utilizando el cable USB incluido y un cargador de energía de 5VCC/1A.
● Asegúrese de que el HyPanel o el Gateway (G31) con el que desea realizar el emparejamiento esté encendido.
● Asegúrese de que no haya obstrucciones entre el IR21 y los dispositivos a controlar. Consulte la guía de instalación para los requisitos de ubicación.
Tabla de Indicadores LED / Sonido
LED / Sonido | Descripción |
Un pitido, indicador verde encendido por 5 segundos | Emparejamiento exitoso |
Dos pitidos, indicador rojo encendido por 5 segundos | El emparejamiento falló |
Indicador amarillo encendido durante el aprendizaje; parpadea una vez con un pitido | Aprendizaje IR en progreso |
Un pitido, indicador verde parpadea | Reinicio (Reset) completo |
Emparejar el IR21 con el sistema akubela
A través de un dispositivo HyPanel
CONSEJO: Este ejemplo utiliza un HyPanel Pro. Para paneles de pantalla pequeña (como HyPanel Plus), deslice hacia abajo desde la parte superior y vaya a Configuración > Gestión de dispositivos > + para agregar el controlador.

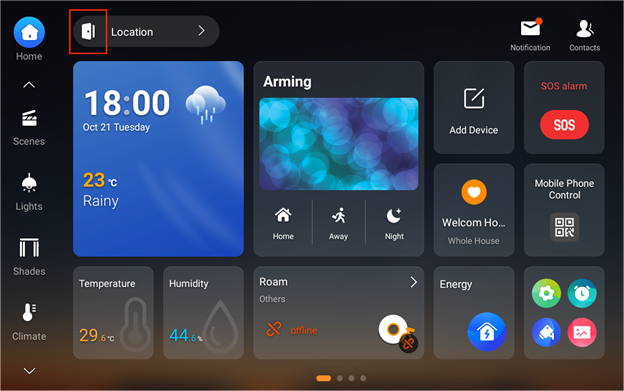

1. En la pantalla de inicio, toque el icono de Configuración en la parte superior.

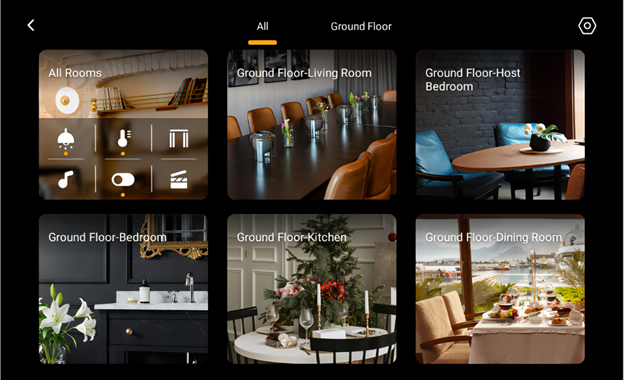

2. Seleccione la habitación donde desea agregar el dispositivo.

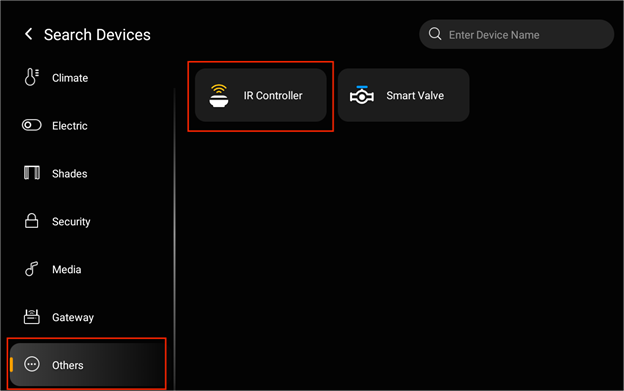

3. Toque + en la esquina superior derecha, luego seleccione Otros > Controlador IR.

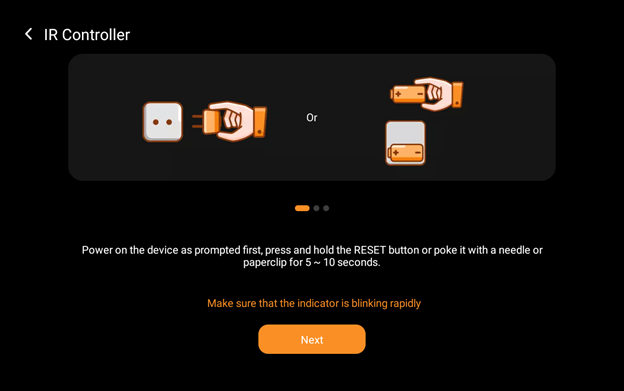

4. Ponga el IR21 en modo de emparejamiento: mantenga presionado el botón lateral hasta
5. Que el indicador verde parpadee y se escuche un pitido. Toque Siguiente.

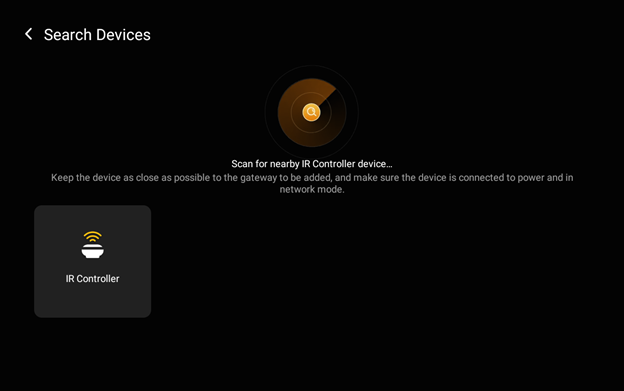

6. Espere a que el HyPanel detecte el IR21, selecciónelo y complete el emparejamiento.
A través de la aplicación BelaHome
1. Inicie sesión en la aplicación BelaHome.

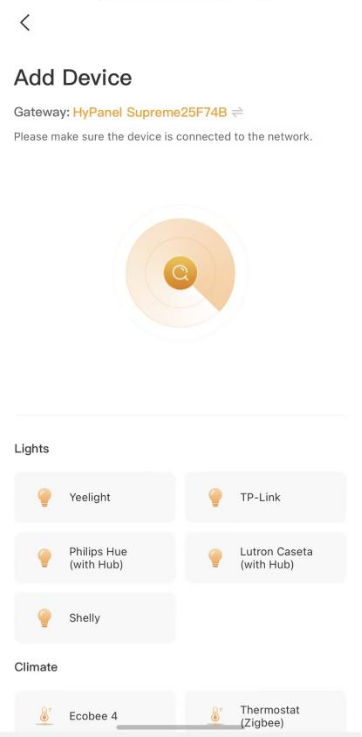

2. Toque Dispositivos y luego el icono + en la esquina superior derecha.
Seleccione el gateway correspondiente.
3. Ponga el IR21 en modo de emparejamiento (botón lateral presionado hasta parpadeo verde).

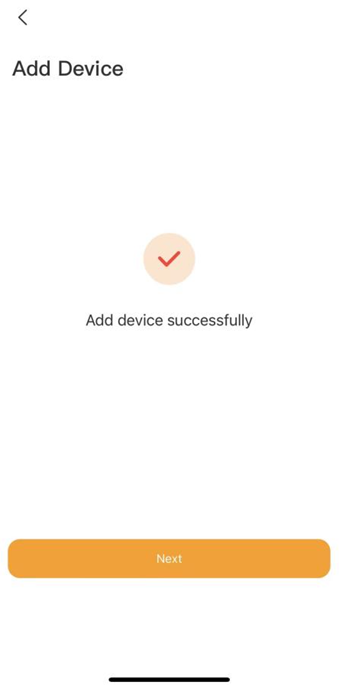

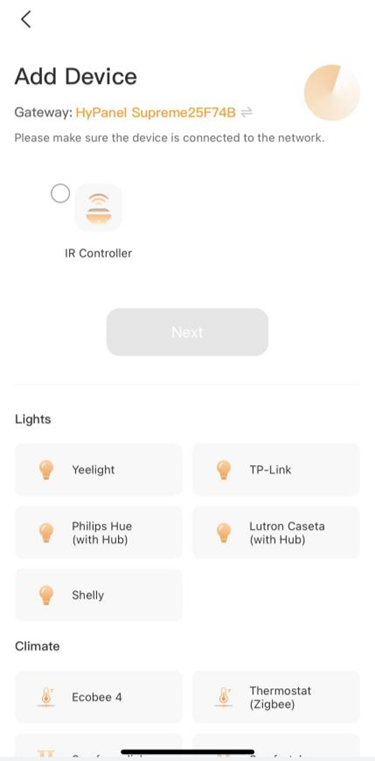

4. Espere los resultados de búsqueda, seleccione el dispositivo detectado y toque Siguiente.
5. Establezca el nombre y ubicación, y toque Listo.
Agregar televisores (TV) o Aires Acondicionados (AC)

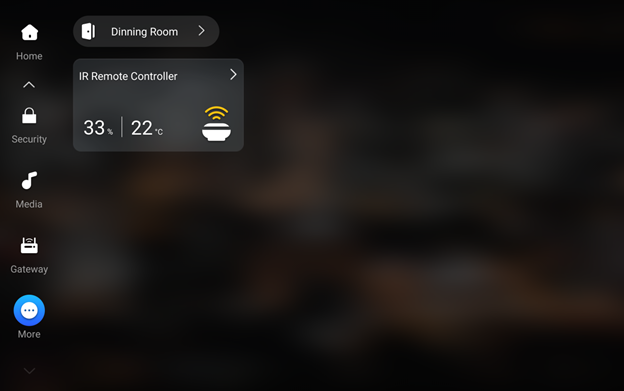

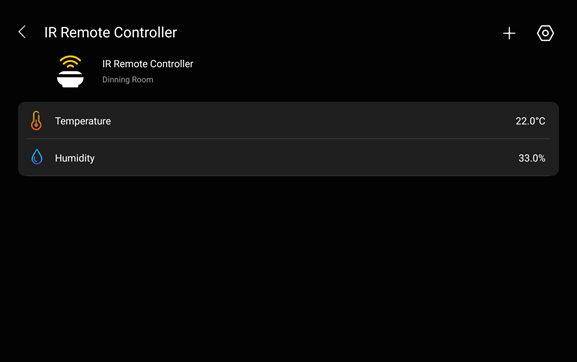

1. Vaya a la pantalla Más, toque la tarjeta del IR21 y luego el icono +.

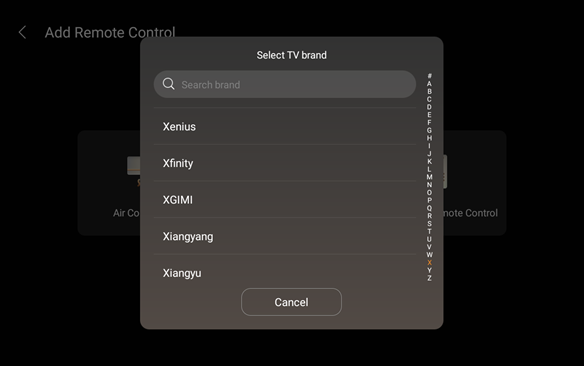

2. Seleccione el tipo de dispositivo y marca.

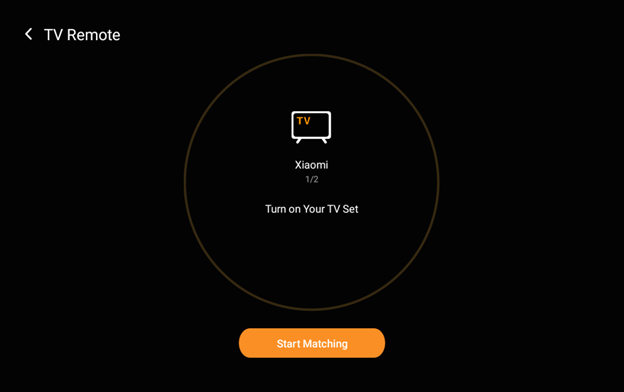

3. Toque Iniciar emparejamiento.

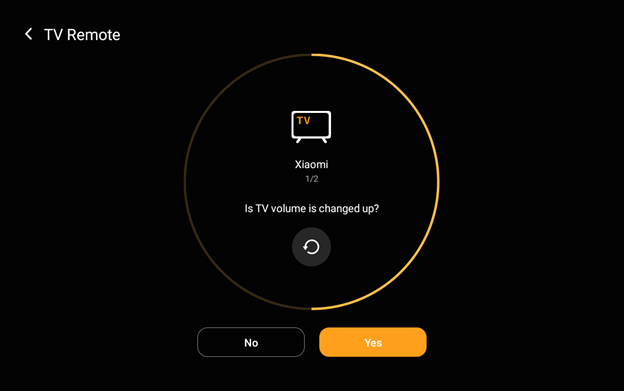

4. Siga las instrucciones en pantalla para probar la respuesta del dispositivo.

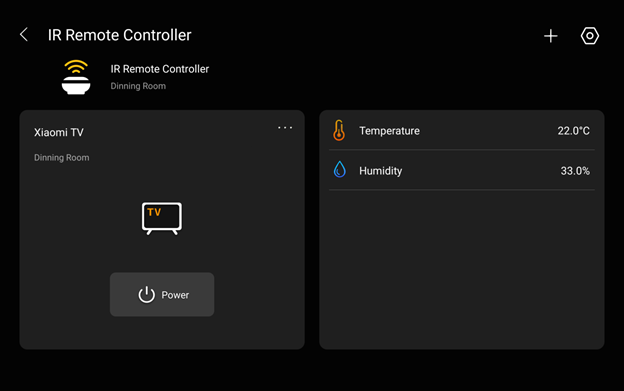

5. Nombre el dispositivo y guarde la configuración.
