AccessPRO: SYSCA4R4D con chapa magnética.

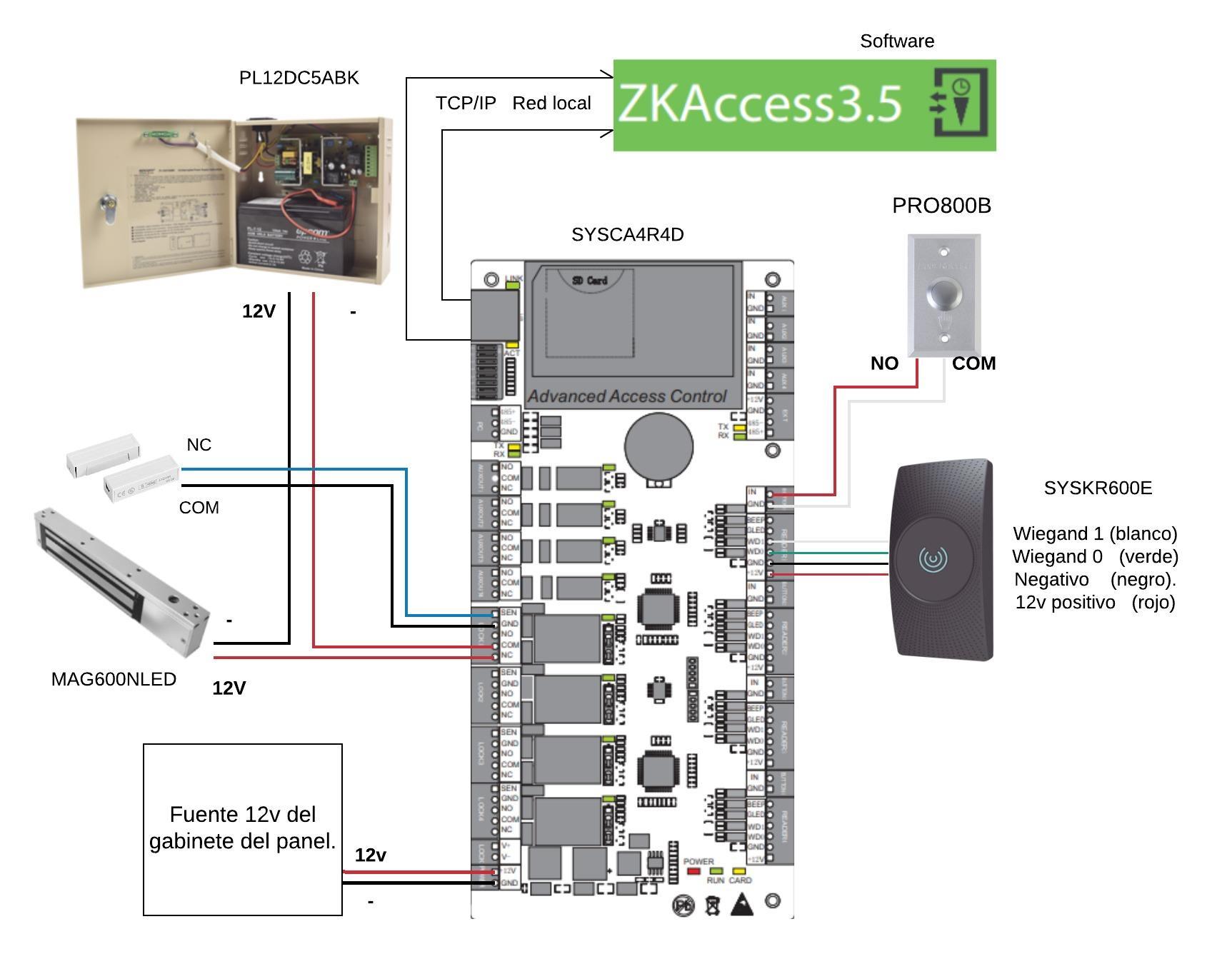

En este diagrama se puede apreciar la conexión de un panel de control de acceso SYSCA4R4D utilizando chapa magnética y fuente externa para alimentarlas.

Panel de control de acceso: SYSCA-4R-4D.
Lector de tarjetas 125 kHz EM :  SYS-KR600-E.
Lector de tarjetas 125 kHz EM y contraseña: SYS-KR602-EKB.
Tarjetas de 125kHz EM:   ACCESS-ISO-CARD  |  ACCESS-PROX-CARD.
Botón de salida:  PRO800B.
Chapa magnética:  MAG600NLED ----------- Requiere montaje acorde al tipo de puerta.
Fuente de alimentación: PL-12-DC-5A-BK-- batería de respaldo opcional: PL-7-12.

cable para conexiones
                  4 hilos calibre 18: 92-70           2 hilos calibre 18: 92-59

El sistema de control de acceso requiere el software ZKAccess3.5.
