ACCESSPRO- Diagrama de conexión de equipo de control de acceso con cerradura magnética doble y botón.

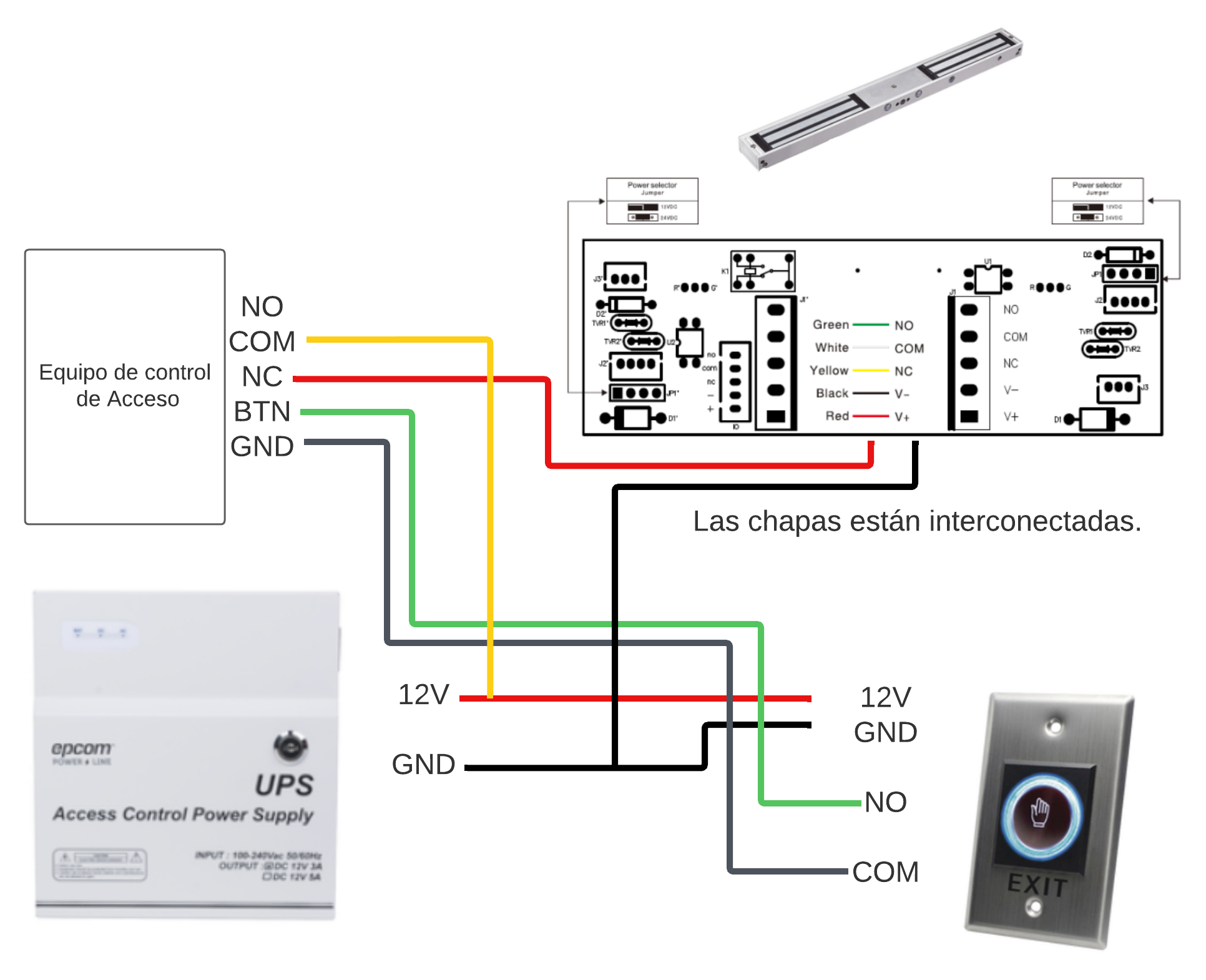

En el siguiente diagrama podremos observar la conexión de algún equipo de control de acceso y una cerradura magnética doble.

Marlen Judith Paez CastilloÚltima actualización hace 5 días

NOTA. - Las cerraduras MAG600NDLED se encuentran interconectadas entre sí, aperturan al mismo tiempo.

La alimentación del equipo de control de acceso se omitió, pero igual el equipo necesita alimentarse.
