AccessPRO: Conexión TVPRO400 con cerradura eléctrica.

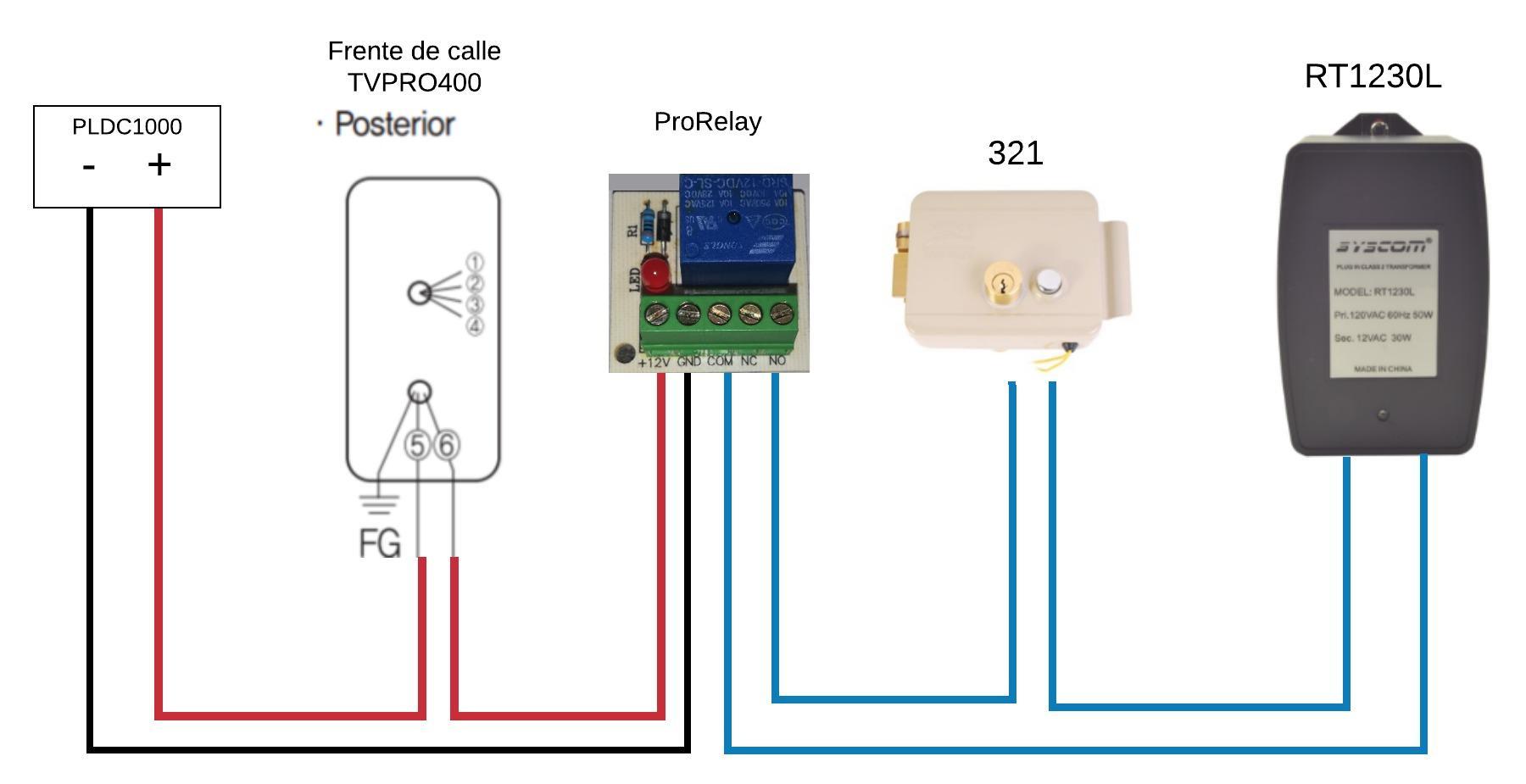

En el siguiente documento se aprecia la conexión de el frente de calle perteneciente a un TVPRO400 para la apertura de puerta con una cerradura eléctrica por medio  de un prorelay.

Equipos en el diagrama.

Vídeo portero: TVPRO-400W.
Fuente de poder para prorelay: PL-DC-1000.
Modulo de relevador: PRORELAY.
Cerraduras eléctricas: El modelo depende de la puerta MODELOS.
Transformador para cerradura eléctrica:  RT1230L.
cable para conexiones
                  4 hilos calibre 18: 92-70           2 hilos calibre 18: 92-59

​
